Codice 16201

CA 125 ES

Aspiratori centrifughi assiali in acciaio a risparmio energetico

Trova agenzia prodotto
ca_es_01
ca_es_02

Descrizione

• Involucro in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici.
• Diametro nominale: 125 mm
• Motore EC (brushless) direttamente accoppiato ad una girante centrifuga a pale rovesce, per un’elevata efficienza.
• Asservibile a sensori ambientali remoti.
• Staffe per il fissaggio a parete in acciaio zincato fornite a corredo.
• Mediante l’utilizzo di un dip-switch è possibile scegliere:
o Il funzionamento a 2 velocità, impostabili in fase d’installazione e selezionabili mediante commutatore (opzionale)
o Il funzionamento a 1 velocità, regolabile mediante potenziometro, segnale 0-10V, (opzionale).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

ca_es_ambiente01
ca_es_ambiente02

Scheda Tecnica

  • Corrente nominale max vel. (A)
    0,7
  • Corrente nominale min vel. (A)
    0,05
  • Diametro Nominale Condotto (mm)
    125
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    3,5
  • Potenza nominale max vel. (W)
    80
  • Potenza nominale min vel. (W)
    3
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    144
  • Portata max alla max vel. (m³/h)
    520
  • Portata max alla min vel. (l/s)
    14
  • Portata max alla min vel. (m³/h)
    52
  • Pressione max alla max vel. (mmH2O)
    47
  • Pressione max alla max vel. (Pa)
    461
  • Pressione max alla min vel. (mmH2O)
    0,5
  • Pressione max alla min vel. (Pa)
    5
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.
    49,7
  • RPM max
    2650
  • RPM min
    300
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    con variatore di velocità: VSD
  • Tipo scambiatore di calore HRS
    nessuno
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    184,03
  • SFPint [W/m3/s]
    184,03
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    con variatore di velocità: VSD
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,078
  • Portata nominale [m3/s]
    0,078
  • Potenza elettrica assorbita effettiva [KW]
    0,078
  • Potenza elettrica assorbita effettiva [KW]
    0,078
  • Velocità frontale alla portata nominale [m/s]
    6,338
  • Velocità frontale alla portata nominale [m/s]
    6,338
  • Pressione esterna nominale (?ps, ext) [Pa]
    235
  • Pressione esterna nominale (?ps, ext) [Pa]
    235
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    53
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    53
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    28,8
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    28,8
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    2,4
  • Percentuale massima di trafilamento esterno della cassa [%]
    2,8
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    NA
  • Dimensione A (mm)
    ø 255
  • Dimensione B (mm)
    239
  • Dimensione C (mm)
    330
  • Dimensione D (mm)
    ø 122
  • Dimensione E (mm)
    23
  • Dimensione F (mm)
    23
quota

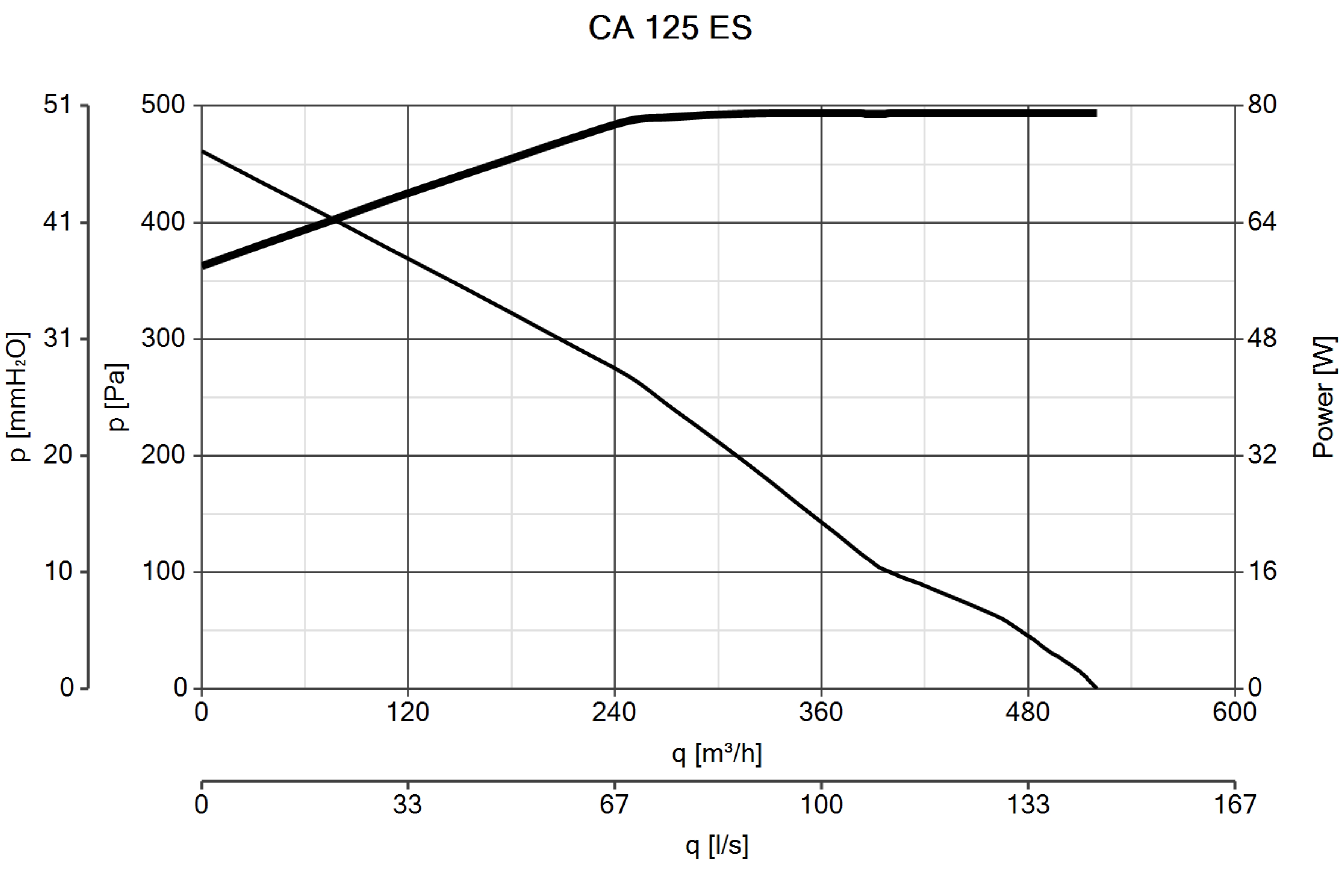

Curva_JPG_16201-Curve_per_Catalogo
