Codice 16206

CA 250 ES

Aspiratori centrifughi assiali in acciaio a risparmio energetico

Trova agenzia prodotto
ca_es_01
ca_es_02

Descrizione

• Involucro in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici.
• Diametro nominale: 250 mm
• Motore EC (brushless) direttamente accoppiato ad una girante centrifuga a pale rovesce, per un’elevata efficienza.
• Asservibile a sensori ambientali remoti.
• Staffe per il fissaggio a parete in acciaio zincato fornite a corredo.
• Mediante l’utilizzo di un dip-switch è possibile scegliere:
o Il funzionamento a 2 velocità, impostabili in fase d’installazione e selezionabili mediante commutatore (opzionale)
o Il funzionamento a 1 velocità, regolabile mediante potenziometro, segnale 0-10V, (opzionale).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

ca_es_ambiente01
ca_es_ambiente02

Scheda Tecnica

  • Corrente nominale max vel. (A)
    1,1
  • Corrente nominale min vel. (A)
    0,05
  • Diametro Nominale Condotto (mm)
    250
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    7,6
  • Potenza nominale max vel. (W)
    140
  • Potenza nominale min vel. (W)
    4,5
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    361
  • Portata max alla max vel. (m³/h)
    1300
  • Portata max alla min vel. (l/s)
    36
  • Portata max alla min vel. (m³/h)
    130
  • Pressione max alla max vel. (mmH2O)
    60
  • Pressione max alla max vel. (Pa)
    588
  • Pressione max alla min vel. (mmH2O)
    0,7
  • Pressione max alla min vel. (Pa)
    7
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.
    40,1
  • RPM max
    2500
  • RPM min
    300
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    con variatore di velocità: VSD
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    con variatore di velocità: VSD
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    35,61
  • SFPint [W/m3/s]
    35,61
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,225
  • Portata nominale [m3/s]
    0,225
  • Potenza elettrica assorbita effettiva [KW]
    0,144
  • Potenza elettrica assorbita effettiva [KW]
    0,144
  • Velocità frontale alla portata nominale [m/s]
    4,578
  • Velocità frontale alla portata nominale [m/s]
    4,578
  • Pressione esterna nominale (?ps, ext) [Pa]
    203
  • Pressione esterna nominale (?ps, ext) [Pa]
    203
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    12
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    12
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    33,7
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    33,7
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    1,8
  • Percentuale massima di trafilamento esterno della cassa [%]
    1,8
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    NA
  • Dimensione A (mm)
    ø 347
  • Dimensione B (mm)
    275
  • Dimensione C (mm)
    420
  • Dimensione D (mm)
    ø 247
  • Dimensione E (mm)
    39
  • Dimensione F (mm)
    35
quota

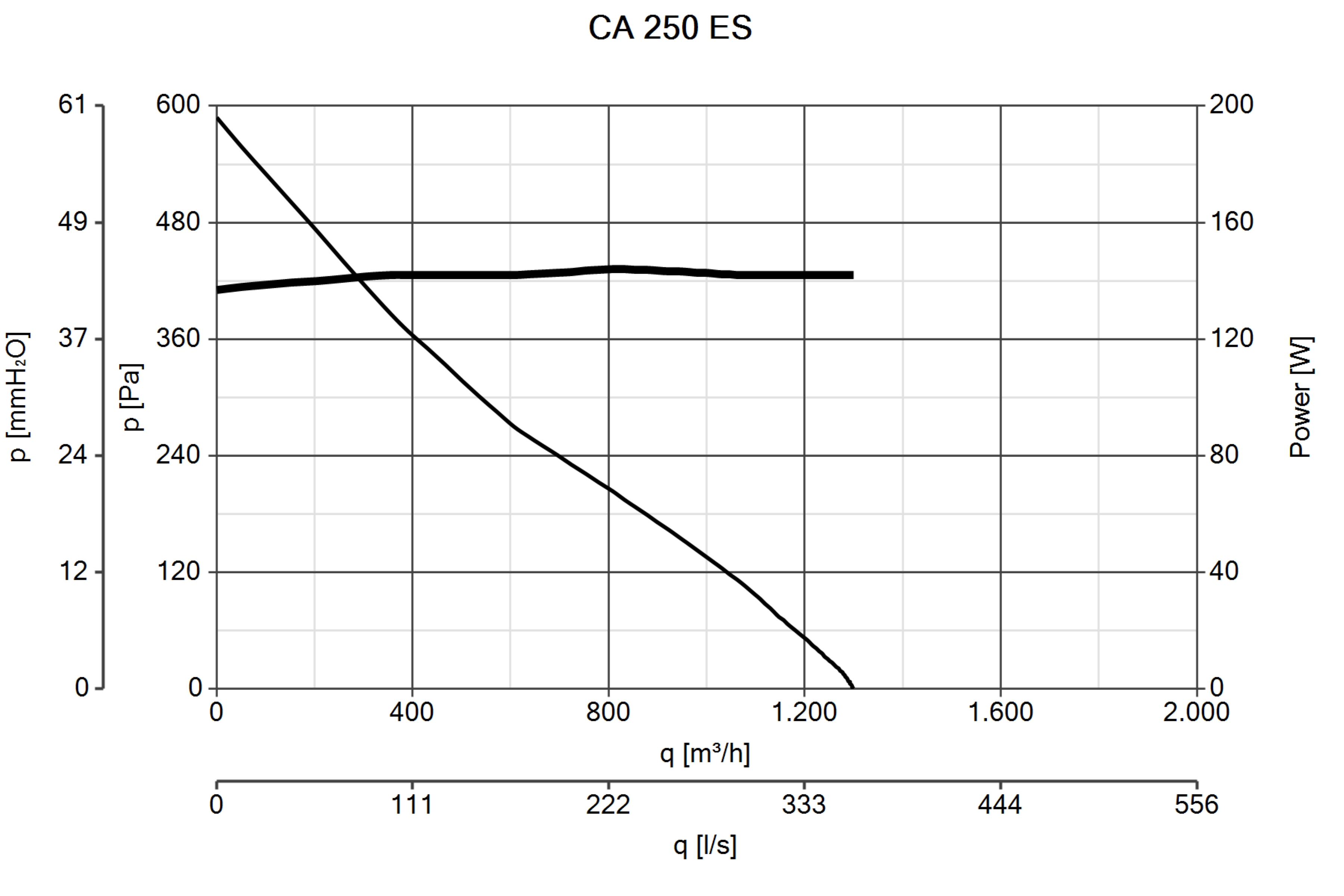

Curva_JPG_16206-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

POT
POT
Potenziometro da parete e da incasso in scatola elettrica standard DIN. Colore bianco. Resistenza 10 kO.Switch rating: 4 A / 250 Vac - 10 A / 12 Vdc. Grado di protezione: IP44 (ins...
Vai alla scheda
POT-IT
POT-IT
Potenziometro da parete e da incasso dotato di interruttore On/Off, per installazione in scatola Standard 503.
Vai alla scheda
C PIR
C PIR
Rilevatore di presenza.
Controlla la presenza di persone nell’ambiente: l’aspiratore si attiva automaticamente per un tempo prefissato, regolabile con trimmer interno da...
Vai alla scheda
C TIMER
C TIMER
Temporizzatore.
Controlla il tempo di funzionamento del prodotto al quale è collegato: l’aspiratore si attiva automaticamente alcuni secondi dopo l’accensione della luce...
Vai alla scheda
CA-MU (STAFFE DI SOSTEGNO)
CA-MU (STAFFE DI SOSTEGNO)
Staffe di sostegno, per fissare l’apparecchio al pavimento/muro
Vai alla scheda
DUO
DUO
Interruttore/selettore di velocità.
Vai alla scheda
C TEMP
C TEMP
Sensore per il controllo della temperatura dell'aria nell'ambiente.
L'’aspiratore si attiva automaticamente quando rileva una temperatura regolabile con trimmer esterno ...
Vai alla scheda
C SMOKE
C SMOKE
Rilevatore aria inquinata
Controlla la qualità dell’aria in presenza di fumo di sigaretta, odori, altri inquinanti: l’aspiratore si attiva automaticamente quando rileva...
Vai alla scheda
C HCS
C HCS
Sensore per il controllo del tasso di umidità relativa (UR) nell'aria.
L’aspiratore si attiva automaticamente quando la percentuale dell’umidità relativa supera il 65%. ...
Vai alla scheda
CA-G 250 (GRIGLIA DI PROTEZIONE)
CA-G 250 (GRIGLIA DI PROTEZIONE)
Griglia di protezione da applicare al prodotto sul lato di aspirazione per proteggere le parti in movimento nel caso l’apparecchio sia installato in posizione accessibile
