CA IL 100

Descrizione

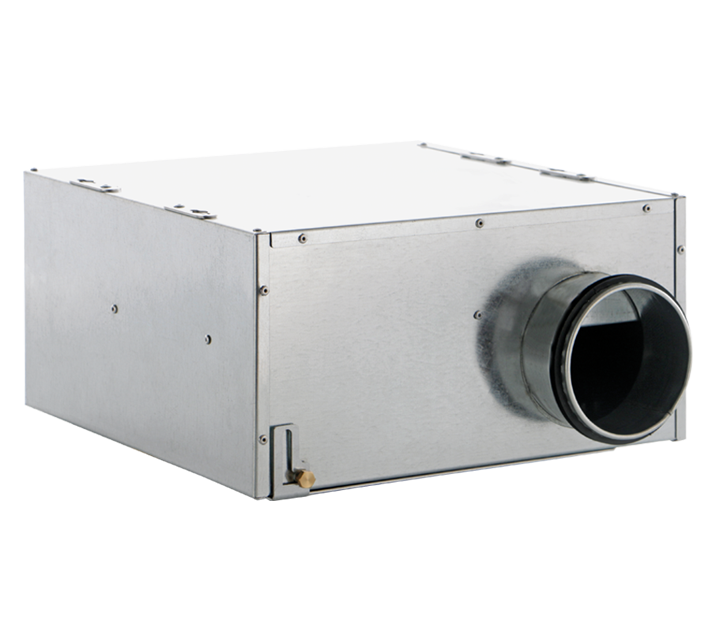

• Involucro e portamotore in lamiera d'acciaio zincata, rivestito internamente da un pannello fonoassorbente in PE (10 mm).
• Bocche circolari di aspirazione e mandata, dotate di guarnizione in gomma a doppio labbro per una perfetta tenuta dell’aria.
• Diametro nominale: 100 mm.
• Motore AC a rotore esterno con albero montato su supporti con cuscinetti a sfere, abbinato ad una girante centrifuga a pale rovesce.
• Staffe in lamiera di acciaio zincata, direttamente fissate all’involucro.
• Scatola di connessione elettrica, alloggiante i condensatori, stampata in resina plastica resistente agli urti ed agli agenti aggressivi, completa di fermacavi e passacavi (grado di protezione IP55).
• Compatibilità di installazione a parete, soffitto e controsoffitto.

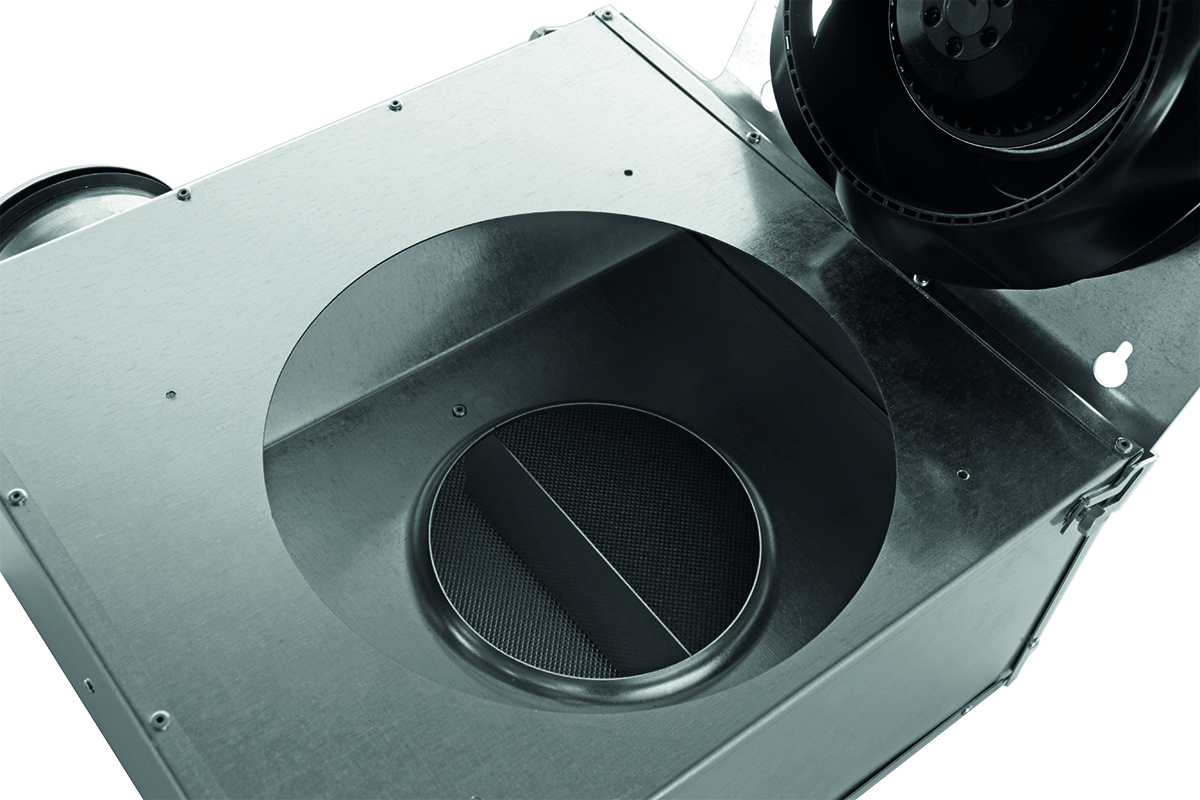

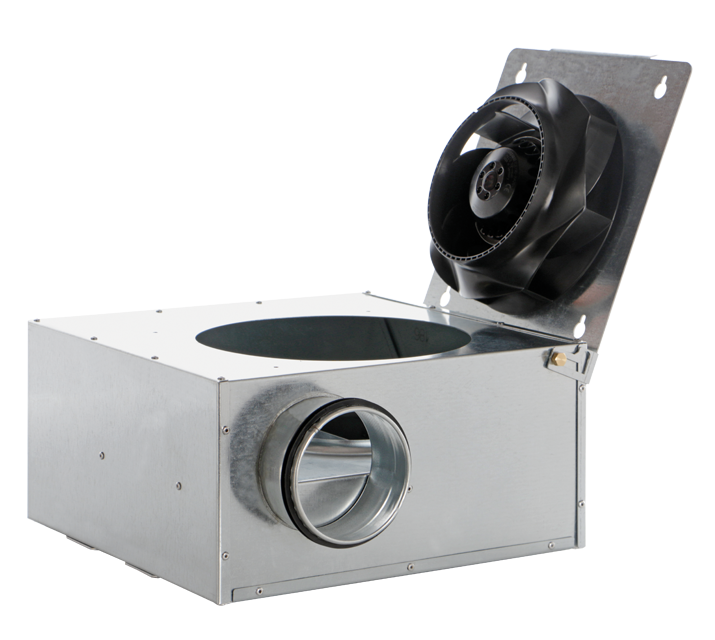

• Semplice manutenzione: il fissaggio diretto del motoventilatore al coperchio, a sua volta incernierato all’involucro, ne consente l’agevole rotazione verso l’esterno per l’immediato accesso al gruppo motoventilante.
• Grado di protezione: IP44.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
EAC

Scheda Tecnica

Classe Motore

B
Corrente nominale max vel. (A)

0,22
Corrente nominale min vel. (A)

0,16
Diametro Nominale Condotto (mm)

100
Frequenza (Hz)

50
Grado protezione motore IP

44
Isolamento

I° classe
Numero velocità

3
Peso (Kg)

5,4
Potenza nominale max vel. (W)

50

Potenza nominale min vel. (W)

18
Temp. ambiente max funzionamento continuativo (°C)

40
Tensione (V)

230

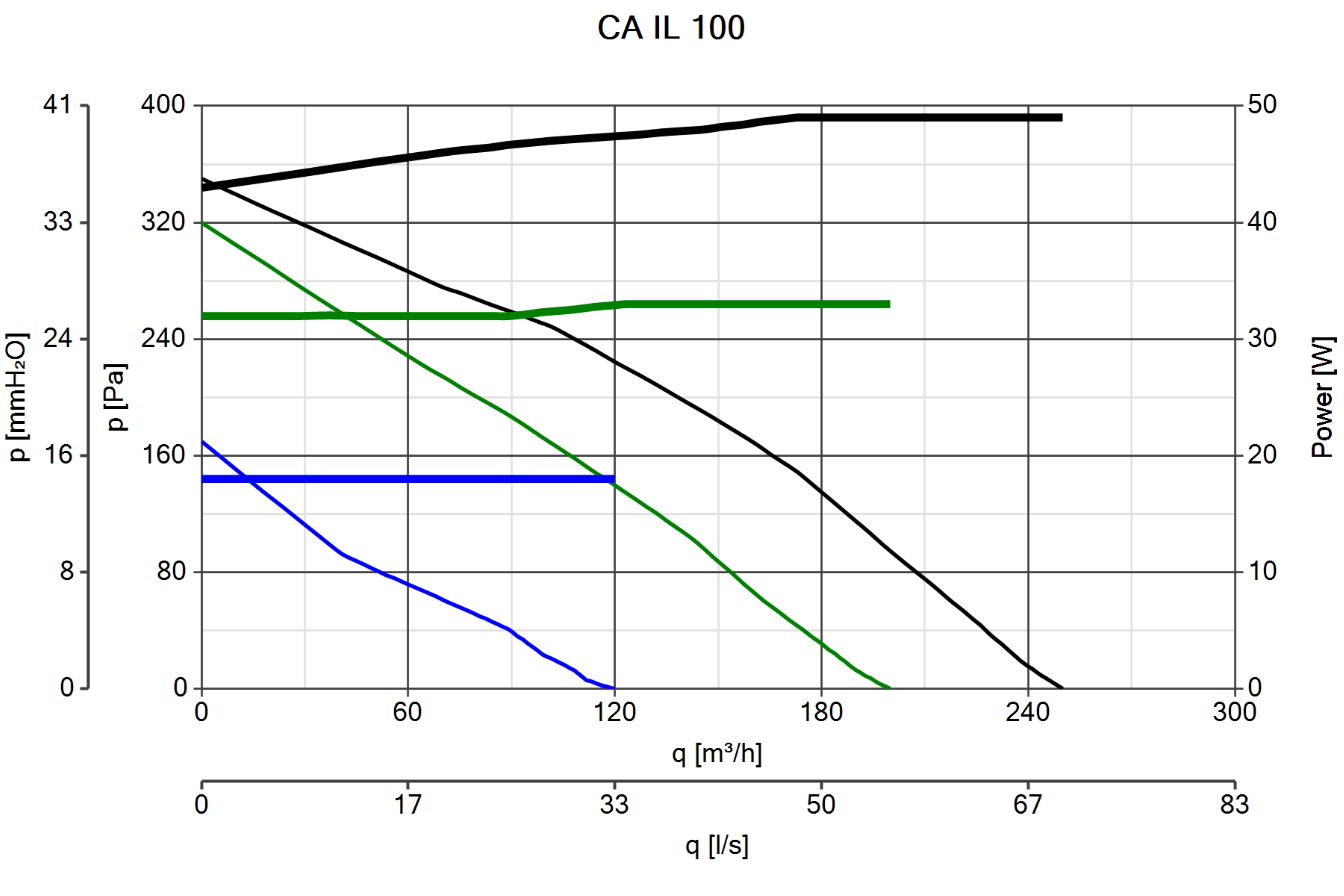

Portata max (l/s)

69
Portata max (m³/h)

250
Potenza sonora IN ASPIRAZIONE Lw [dB(A)]

60
Potenza sonora IN MANDATA Lw [dB(A)]

64
Potenza sonora IRRADIATA Lw [dB(A)]

51
Pressione max (mmH2O)

35,7
Pressione max (Pa)

350

Nome o denominazione commerciale del fabbricante

Vortice
Nome o denominazione commerciale del fabbricante

Vortice
Tipologia dichiarata dell'unità di ventilazione

UVNR-U
Tipologia dichiarata dell'unità di ventilazione

UVNR-U
Tipo azionamento

a velocità multiple: VM
Tipo azionamento

a velocità multiple: VM
Portata nominale [m3/s]

0,0661
Portata nominale [m3/s]

0,0661
Potenza elettrica assorbita effettiva [KW]

0,050
Potenza elettrica assorbita effettiva [KW]

0,050
SFPint [W/m3/s]

690,92
SFPint [W/m3/s]

690,92
Velocità frontale alla portata nominale [m/s]

8,417
Velocità frontale alla portata nominale [m/s]

8,417
Pressione esterna nominale (?ps, ext) [Pa]

19
Pressione esterna nominale (?ps, ext) [Pa]

19
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]

200
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]

200
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]

0
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]

0
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]

29
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]

29
Percentuale massima di trafilamento interno della cassa [%]

NA
Percentuale massima di trafilamento interno della cassa [%]

NA
Percentuale massima di trafilamento esterno della cassa [%]

NA
Percentuale massima di trafilamento esterno della cassa [%]

NA
Prestazione energetica o classificazione energetica dei filtri

NA
Prestazione energetica o classificazione energetica dei filtri

NA
Descrizione del segnale visivo per i filtri

NA
Descrizione del segnale visivo per i filtri

NA
Potenza sonora LWA sulla cassa [dB(A)]

51
Potenza sonora LWA sulla cassa [dB(A)]

51
