Descrizione
• Involucro e portamotore in lamiera d'acciaio zincata, rivestito internamente da un pannello fonoassorbente in PE (10 mm).
• Bocche circolari di aspirazione e mandata, dotate di guarnizione in gomma a doppio labbro per una perfetta tenuta dell’aria.
• Diametro nominale: 200 mm.
• Motore AC a rotore esterno con albero montato su supporti con cuscinetti a sfere, abbinato ad una girante centrifuga a pale rovesce.
• Staffe in lamiera di acciaio zincata, direttamente fissate all’involucro.
• Scatola di connessione elettrica, alloggiante i condensatori, stampata in resina plastica resistente agli urti ed agli agenti aggressivi, completa di fermacavi e passacavi (grado di protezione IP55).
• Compatibilità di installazione a parete, soffitto e controsoffitto.
• Semplice manutenzione: il fissaggio diretto del motoventilatore al coperchio, a sua volta incernierato all’involucro, ne consente l’agevole rotazione verso l’esterno per l’immediato accesso al gruppo motoventilante.
• Grado di protezione: IP44.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
• Bocche circolari di aspirazione e mandata, dotate di guarnizione in gomma a doppio labbro per una perfetta tenuta dell’aria.
• Diametro nominale: 200 mm.
• Motore AC a rotore esterno con albero montato su supporti con cuscinetti a sfere, abbinato ad una girante centrifuga a pale rovesce.
• Staffe in lamiera di acciaio zincata, direttamente fissate all’involucro.
• Scatola di connessione elettrica, alloggiante i condensatori, stampata in resina plastica resistente agli urti ed agli agenti aggressivi, completa di fermacavi e passacavi (grado di protezione IP55).
• Compatibilità di installazione a parete, soffitto e controsoffitto.
• Semplice manutenzione: il fissaggio diretto del motoventilatore al coperchio, a sua volta incernierato all’involucro, ne consente l’agevole rotazione verso l’esterno per l’immediato accesso al gruppo motoventilante.
• Grado di protezione: IP44.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
Certificazioni
-
Download
CE
-
EAC
Scheda Tecnica
-
Classe MotoreF
-
Corrente nominale max vel. (A)0,61
-
Corrente nominale min vel. (A)0,47
-
Diametro Nominale Condotto (mm)200
-
Frequenza (Hz)50
-
Grado protezione motore IP44
-
IsolamentoI° classe
-
Numero velocità3
-
Peso (Kg)9,4
-
Potenza nominale max vel. (W)140
-
Potenza nominale min vel. (W)50
-
Temp. ambiente max funzionamento continuativo (°C)40
-
Tensione (V)230
-

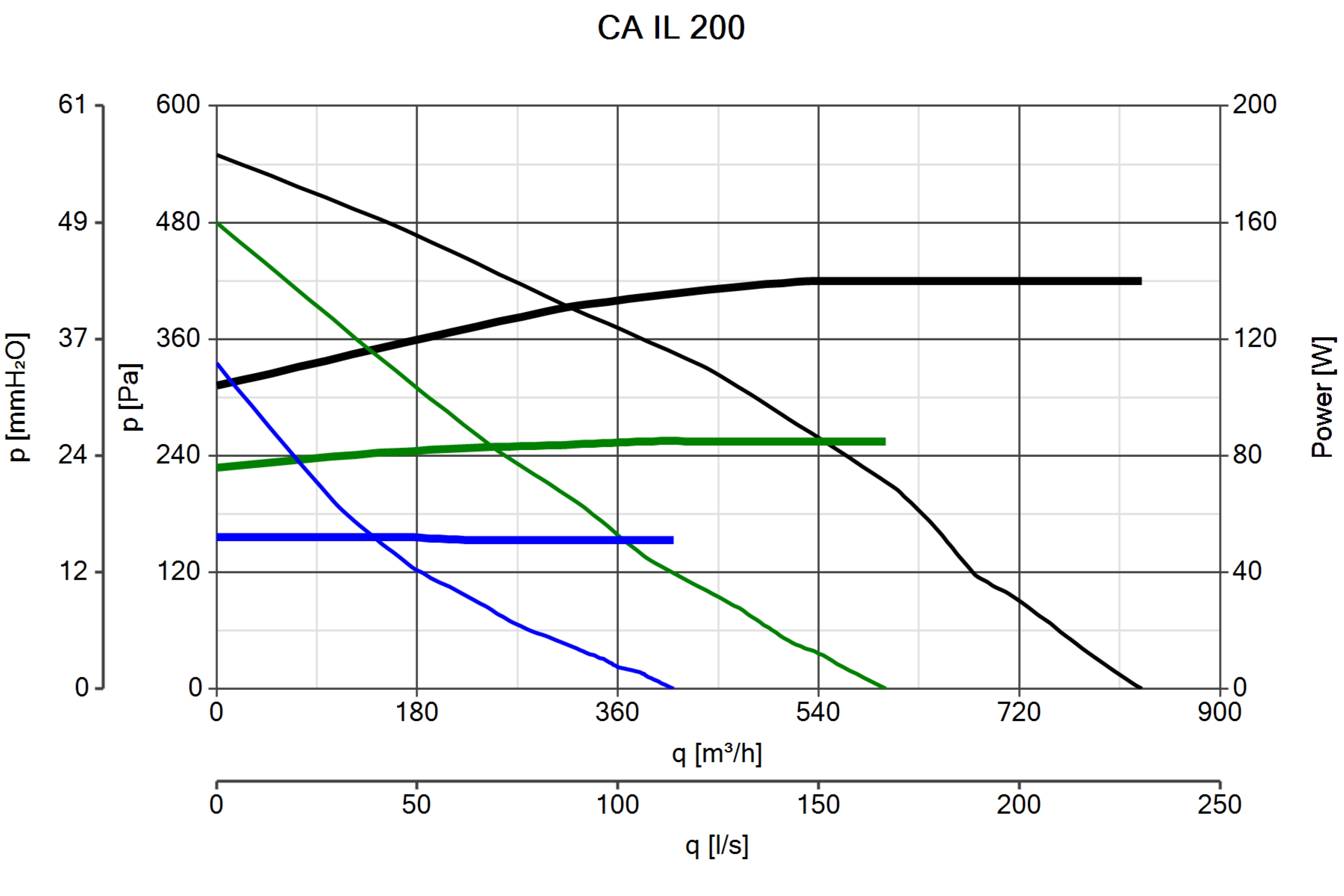

Portata max (l/s)231
-
Portata max (m³/h)830
-
Potenza sonora IN ASPIRAZIONE Lw [dB(A)]71
-
Potenza sonora IN MANDATA Lw [dB(A)]78
-
Potenza sonora IRRADIATA Lw [dB(A)]62
-
Pressione max (mmH2O)55,3
-
Pressione max (Pa)550
-
Nome o denominazione commerciale del fabbricanteVortice
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Tipo azionamentoa velocità multiple: VM
-
Tipo azionamentoa velocità multiple: VM
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Nome o denominazione commerciale del fabbricanteVortice
-
Portata nominale [m3/s]0,2183
-
Portata nominale [m3/s]0,2183
-
Potenza elettrica assorbita effettiva [KW]0,141
-
Potenza elettrica assorbita effettiva [KW]0,141
-
SFPint [W/m3/s]569,95
-
SFPint [W/m3/s]569,95
-
Velocità frontale alla portata nominale [m/s]6,9497
-
Velocità frontale alla portata nominale [m/s]6,9497
-
Pressione esterna nominale (?ps, ext) [Pa]34
-
Pressione esterna nominale (?ps, ext) [Pa]34
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]255
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]255
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]44,8
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]44,8
-
Percentuale massima di trafilamento interno della cassa [%]NA
-
Percentuale massima di trafilamento interno della cassa [%]NA
-
Percentuale massima di trafilamento esterno della cassa [%]NA
-
Percentuale massima di trafilamento esterno della cassa [%]NA
-
Prestazione energetica o classificazione energetica dei filtriNA
-
Prestazione energetica o classificazione energetica dei filtriNA
-
Descrizione del segnale visivo per i filtriNA
-
Descrizione del segnale visivo per i filtriNA
-
Potenza sonora LWA sulla cassa [dB(A)]62
-
Potenza sonora LWA sulla cassa [dB(A)]62
-
Diametro Ø (mm)200
-
Dimensione A (mm)390
-
Dimensione B (mm)238
-
Dimensione C (mm)468,5
-
Dimensione D (mm)372
-
Dimensione E (mm)118
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.
Accessori
Scopri gli accessori correlati al prodotto
TRA 250 (TELAIO CON RETE ANTINF.)
Griglia con rete antinfortunistica per condotti di diametro 160 e 200 mm.
PGR 250 (PERSIANA GRAVITA')
Persiana a gravità per condotti di ventilazione di diam. 160 e 200 mm.
C 1.5 (COMANDO EL. 1.5 A)
Gruppo comandi elettronico per ventilatori Vortice. Alimentazione monofase 220-240 V / 50-60 Hz. Installazione a parete, trasformabile ad incasso con il kit opzionale SCB. Colore b...

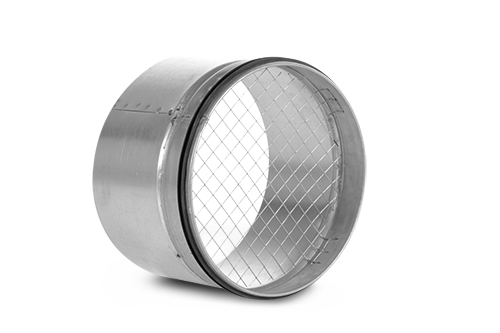

GR 200
