Codice 17158

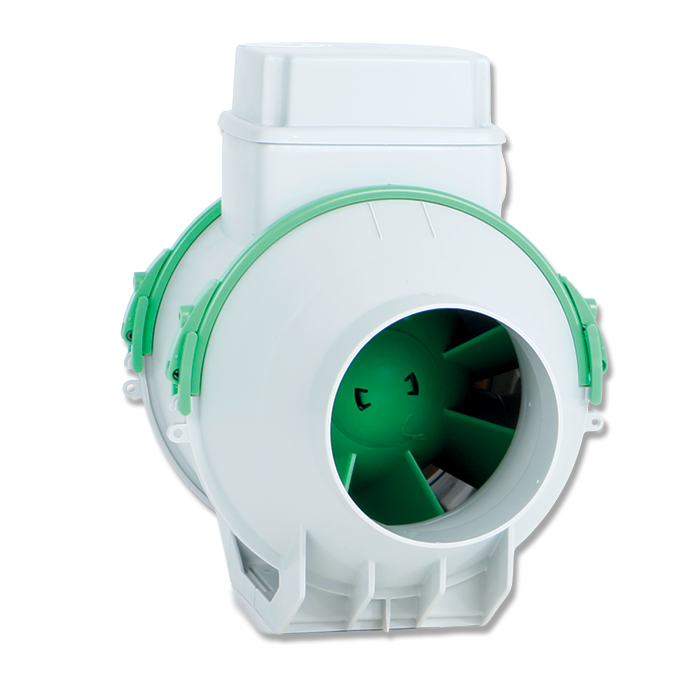

LINEO 100 Q ES

Aspiratori elicocentrifughi da condotto a risparmio energetico

Descrizione
Certificazioni
Scheda Tecnica
Accessori

Trova agenzia prodotto

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 100 mm.
• Motore EC Brushless, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Dotato di un dispositivo di sicurezza per sovratemperatura a termofusibile.
• Regolazione della velocità tramite potenziometro (segnale 0 – 10 V) o interruttore a 2 velocità (le due velocità sono impostabili all’installazione in un range predefinito).

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita a 10V (A)

0,24
Corrente max assorbita a 2V (A)

0,08
Corrente max assorbita a 4V (A)

0,09
Corrente max assorbita a 6V (A)

0,11
Corrente max assorbita a 8V (A)

0,15
Diametro Nominale Condotto (mm)

100
Frequenza (Hz)

50-60
Grado Protezione IP

45
Isolamento

II° classe
Peso (Kg)

1,8
Potenza max assorbita a 10V (W)

19
Potenza max assorbita a 2V (W)

3,9
Potenza max assorbita a 4V (W)

5,7
Potenza max assorbita a 6V (W)

7,3
Potenza max assorbita a 8V (W)

11
Temp. ambiente max funzionamento continuativo (°C)

60
Tensione (V)

220-240
Portata max a 10V (l/s)

68,1
Portata max a 10V (m³/h)

245
Portata max a 2V (l/s)

8,3
Portata max a 2V (m3/h)

30
Portata max a 4V (l/s)

23,6
Portata max a 4V (m³/h)

85
Portata max a 6V (l/s)

33,3
Portata max a 6V (m³/h)

120
Portata max a 8V (l/s)

44,4
Portata max a 8V (m³/h)

160
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V

84
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 2V

42,6
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V

57,1
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V

65,7
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V

74,2
Potenza sonora Lw [dB (A)] IN MANDATA - a 10V

86,8
Potenza sonora Lw [dB (A)] IN MANDATA - a 2V

42
Potenza sonora Lw [dB (A)] IN MANDATA - a 4V

55,6
Potenza sonora Lw [dB (A)] IN MANDATA - a 6V

65,4

Potenza sonora Lw [dB (A)] IN MANDATA - a 8V

74,8
Potenza sonora Lw [dB (A)] IRRADIATO – a 10V

56,7
Potenza sonora Lw [dB (A)] IRRADIATO – a 2V

26,6
Potenza sonora Lw [dB (A)] IRRADIATO – a 4V

32,9
Potenza sonora Lw [dB (A)] IRRADIATO – a 6V

37,8
Potenza sonora Lw [dB (A)] IRRADIATO – a 8V

46,7
Pressione max a 10V (mmH2O)

10,4
Pressione max a 10V (Pa)

102
Pressione max a 2V (mmH2O)

0,2
Pressione max a 2V (Pa)

2
Pressione max a 4V (mmH2O)

1,8
Pressione max a 4V (Pa)

15,7
Pressione max a 6V (mmH2O)

2,9
Pressione max a 6V (Pa)

28,4
Pressione max a 8V (mmH2O)

9,3
Pressione max a 8V (Pa)

91,2
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V

66,5
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 2V

25,1
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V

39,6
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V

48,2
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V

56,7
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V

69,3
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 2V

24,5
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V

38,1
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V

47,8
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V

57,3
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V

36,1
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 2V

6,1
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V

12,3
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V

17,2
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V

26,2
RPM 10V

3335
RPM 2V

510
RPM 4V

1245
RPM 6V

1660
RPM 8V

2260

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

Dimensione A (mm)

156
Dimensione B (mm)

205
Dimensione C (mm)

231
Dimensione D (mm)

Ø 96
Dimensione E (mm)

82
Dimensione F (mm)

152
Dimensione G (mm)

95
Dimensione H (mm)

47,5
Dimensione L (mm)

51,5
Dimensione M (mm)

Ø 4.5
