Codice 17159

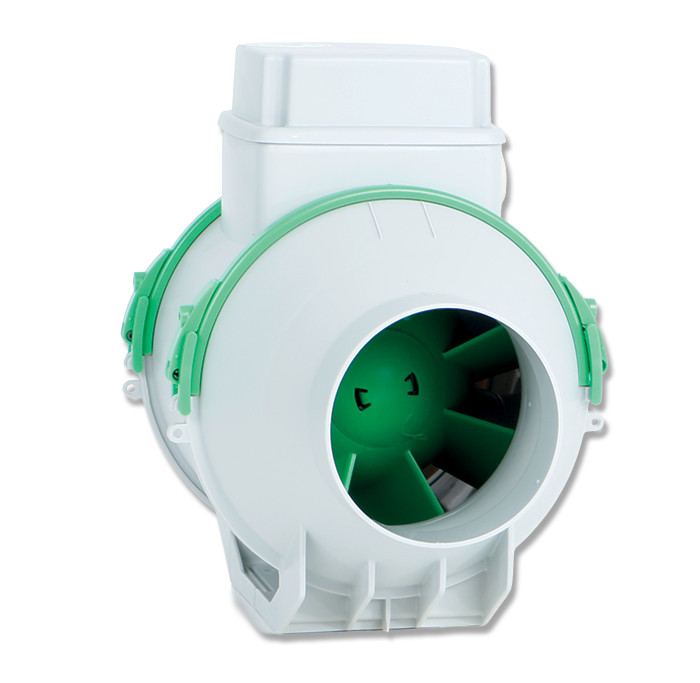

LINEO 100 ES

Aspiratori elicocentrifughi da condotto a risparmio energetico

Descrizione
Certificazioni
Scheda Tecnica
Accessori

Trova agenzia prodotto

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 100 mm.
• Motore EC Brushless, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Dotato di un dispositivo di sicurezza per sovratemperatura a termofusibile.
• Regolazione della velocità tramite potenziometro (segnale 0 – 10 V) o interruttore a 2 velocità (le due velocità sono impostabili all’installazione in un range predefinito).

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita a 10V (A)

0,20
Corrente max assorbita a 2V (A)

0,06
Corrente max assorbita a 4V (A)

0,07
Corrente max assorbita a 6V (A)

0,09
Corrente max assorbita a 8V (A)

0,15
Diametro Nominale Condotto (mm)

100
Frequenza (Hz)

50
Grado Protezione IP

45
Isolamento

II° classe
Peso (Kg)

2,3
Potenza max assorbita a 10V (W)

20
Potenza max assorbita a 2V (W)

3,7
Potenza max assorbita a 4V (W)

6,5
Potenza max assorbita a 6V (W)

8,7
Potenza max assorbita a 8V (W)

16
Temp. ambiente max funzionamento continuativo (°C)

60
Tensione (V)

220-240
Portata max a 10V (l/s)

84,7
Portata max a 10V (m³/h)

305
Portata max a 2V (l/s)

12,5
Portata max a 2V (m3/h)

45
Portata max a 4V (l/s)

38,9
Portata max a 4V (m³/h)

140
Portata max a 6V (l/s)

48,6
Portata max a 6V (m³/h)

175
Portata max a 8V (l/s)

69,4
Portata max a 8V (m³/h)

250
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V

82,6
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 2V

48,1
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V

63,3
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V

69,4
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V

78,2
Potenza sonora Lw [dB (A)] IN MANDATA - a 10V

82
Potenza sonora Lw [dB (A)] IN MANDATA - a 2V

46,2
Potenza sonora Lw [dB (A)] IN MANDATA - a 4V

62,1
Potenza sonora Lw [dB (A)] IN MANDATA - a 6V

68,4

Potenza sonora Lw [dB (A)] IN MANDATA - a 8V

77,5
Potenza sonora Lw [dB (A)] IRRADIATO – a 10V

52,3
Potenza sonora Lw [dB (A)] IRRADIATO – a 2V

30,9
Potenza sonora Lw [dB (A)] IRRADIATO – a 4V

35,5
Potenza sonora Lw [dB (A)] IRRADIATO – a 6V

39,5
Potenza sonora Lw [dB (A)] IRRADIATO – a 8V

47,8

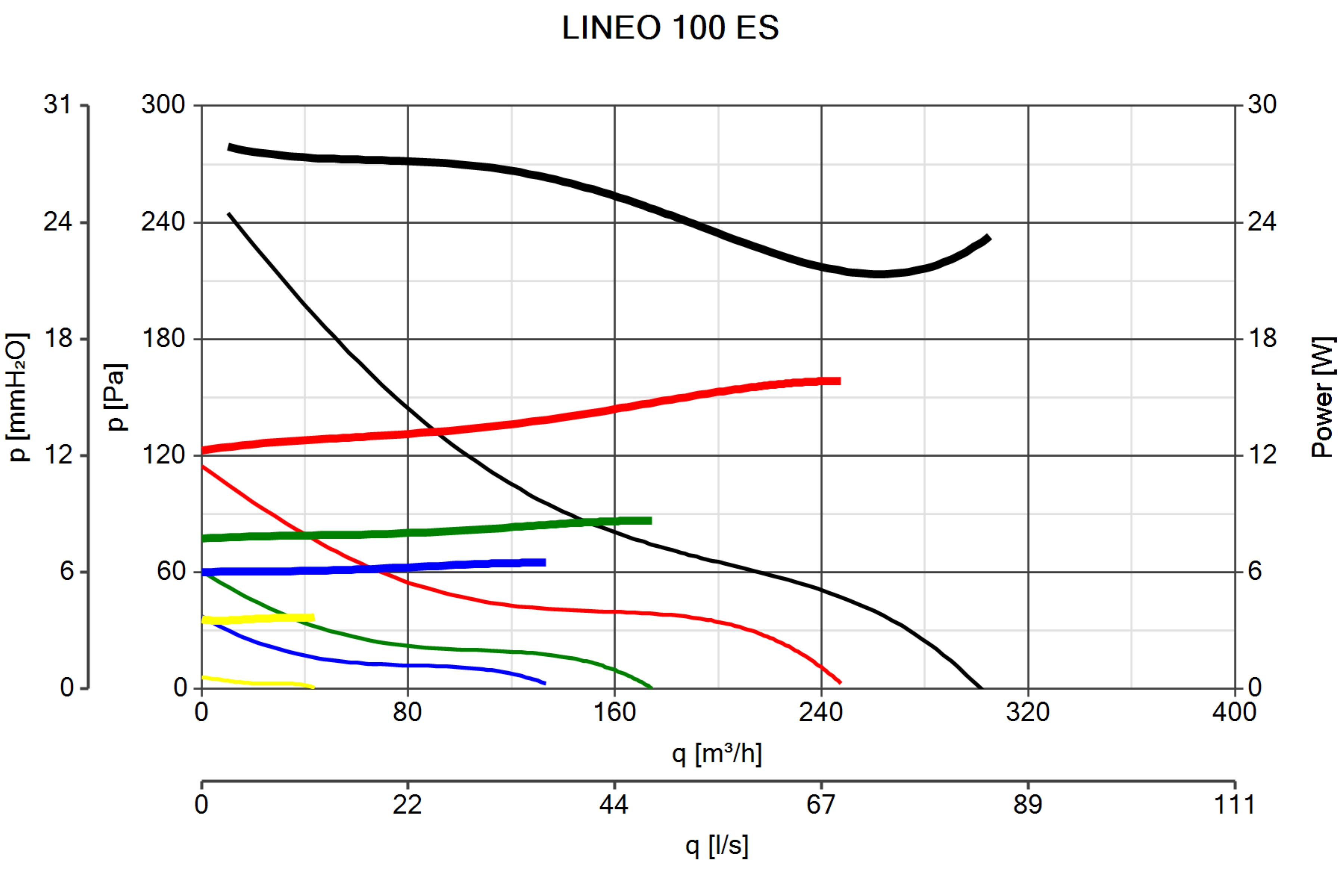

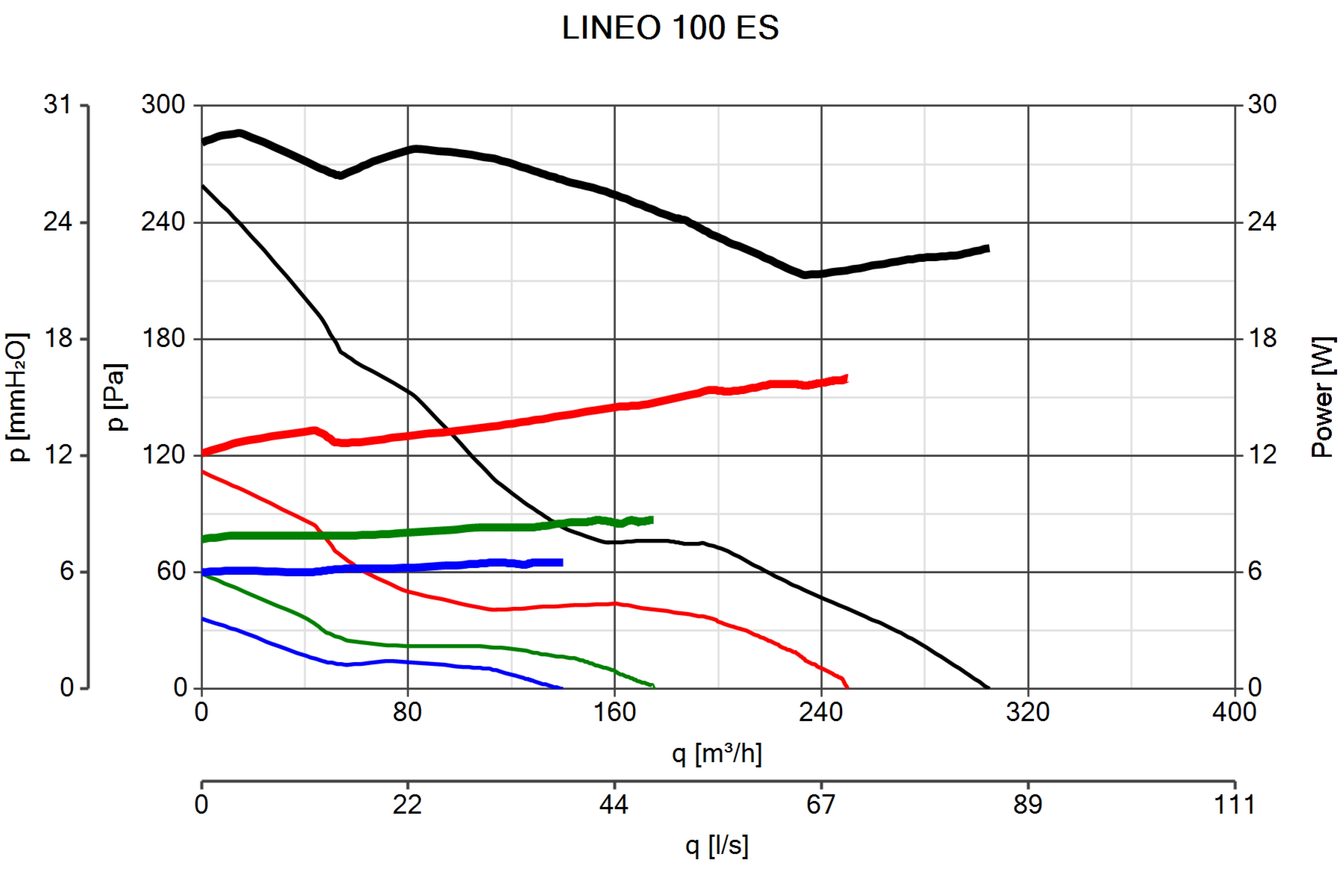

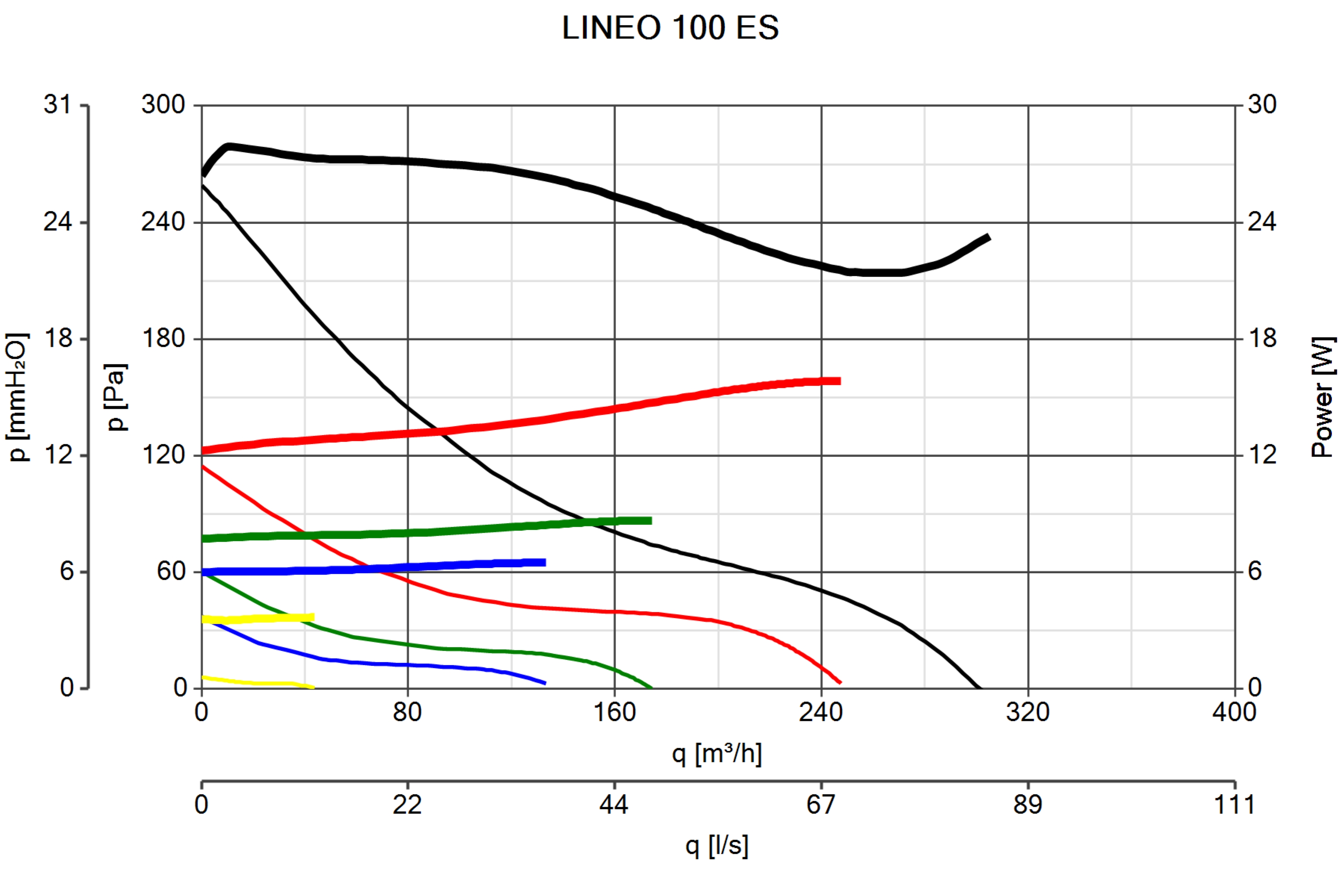

Pressione max a 10V (mmH2O)

26,4
Pressione max a 10V (Pa)

258,9
Pressione max a 2V (mmH2O)

0,6
Pressione max a 2V (Pa)

5,9
Pressione max a 4V (mmH2O)

3,7
Pressione max a 4V (Pa)

36,3
Pressione max a 6V (mmH2O)

6,1
Pressione max a 6V (Pa)

59,8
Pressione max a 8V (mmH2O)

11,4
Pressione max a 8V (Pa)

111,8
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V

65,1
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 2V

30,6
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V

45,8
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V

51,9
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V

60,7
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V

64,4
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 2V

28,7
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V

44,6
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V

50,9
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V

59,9
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V

31,8
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 2V

10,4
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V

15
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V

18,9
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V

27,2
RPM 10V

2220
RPM 2V

490
RPM 4V

1070
RPM 6V

1345
RPM 8V

1900

Dimensione A (mm)

188,5
Dimensione B (mm)

240
Dimensione C (mm)

303
Dimensione D (mm)

96
Dimensione E (mm)

101,5
Dimensione F (mm)

189
Dimensione G (mm)

90
Dimensione H (mm)

80
Dimensione L (mm)

60
Dimensione M (mm)

5,5
