Codice 17162

LINEO 150 QUIET

Aspiratori elicocentrifughi insonorizzati da condotto

Descrizione
Certificazioni
Scheda Tecnica
Accessori

Trova agenzia prodotto

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Involucro integrante un rivestimento fonoassorbente, ottimizzato per minimizzare le emissioni sonore irradiate in ambiente e trasmesse attraverso i condotti di aspirazione e mandata.
• Diametro nominale 150 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,22
Corrente max assorbita alla max vel. a 60Hz (A)

0,24
Corrente max assorbita alla med vel. (A)

0,17
Corrente max assorbita alla med vel. a 60Hz (A)

0,18
Corrente max assorbita alla min vel. (A)

0,14
Corrente max assorbita alla min vel. a 60Hz (A)

0,14
Diametro Nominale Condotto (mm)

150
Frequenza (Hz)

50-60
Grado Protezione IP

45
Isolamento

II° classe
Peso (Kg)

5,4
Potenza max assorbita alla max vel. (W)

50
Potenza max assorbita alla max vel. a 60Hz (W)

58
Potenza max assorbita alla med vel. (W)

37
Potenza max assorbita alla med vel. a 60Hz (W)

38
Potenza max assorbita alla min vel. (W)

24
Potenza max assorbita alla min vel. a 60Hz (W)

23
Temp. ambiente max funzionamento continuativo (°C)

55
Temp. ambiente max funzionamento continuativo a 60Hz (°C)

50
Tensione (V)

220-240
Portata max alla max vel. (l/s)

141,7
Portata max alla max vel. (m³/h)

510
Portata max alla max vel. a 60Hz (l/s)

134,7
Portata max alla max vel. a 60Hz (m³/h)

485
Portata max alla med vel. (l/s)

97,2
Portata max alla med vel. (m³/h)

350
Portata max alla med vel. a 60Hz (l/s)

90,3
Portata max alla med vel. a 60Hz (m³/h)

325
Portata max alla min vel. (l/s)

70,8
Portata max alla min vel. (m³/h)

255
Portata max alla min vel. a 60Hz (l/s)

66,7
Portata max alla min vel. a 60Hz (m³/h)

240
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel

58,3
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel

48,4

Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel

39,8
Potenza sonora Lw [dB (A)] IN MANDATA - max vel

58
Potenza sonora Lw [dB (A)] IN MANDATA - med vel

48,4
Potenza sonora Lw [dB (A)] IN MANDATA - min vel

40,5
Potenza sonora Lw [dB (A)] IRRADIATO - max vel

52,1
Potenza sonora Lw [dB (A)] IRRADIATO - med vel

43,4
Potenza sonora Lw [dB (A)] IRRADIATO - min vel

34,9

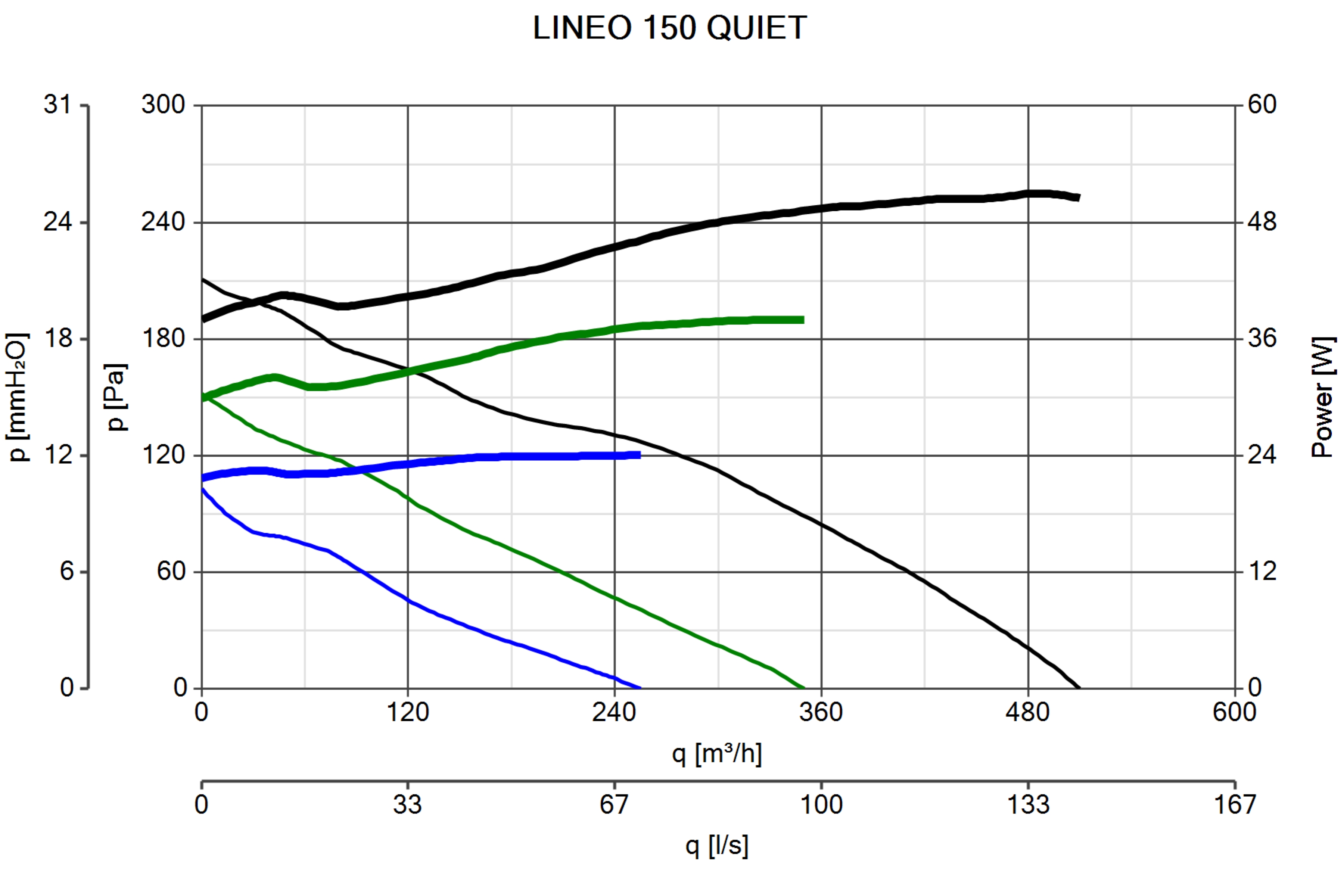

Pressione max alla max vel. (mmH2O)

21,5
Pressione max alla max vel. (Pa)

210,9
Pressione max alla max vel. a 60Hz (mmH2O)

24,5
Pressione max alla max vel. a 60Hz (Pa)

240,3
Pressione max alla med vel. (mmH2O)

15,5
Pressione max alla med vel. (Pa)

152
Pressione max alla med vel. a 60Hz (mmH2O)

15,3
Pressione max alla med vel. a 60Hz (Pa)

150
Pressione max alla min vel. (mmH2O)

10,5
Pressione max alla min vel. (Pa)

103
Pressione max alla min vel. a 60Hz (mmH2O)

8,6
Pressione max alla min vel. a 60Hz (Pa)

84,3
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel

40,8
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel

30,9
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel

22,3
Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel

40,5
Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel

30,9
Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel

23
Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel

31,6
Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel

22,9
Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel

14,4
RPM max

2030
RPM max a 60Hz

1935
RPM med

1430
RPM med a 60Hz

1285
RPM min

1040
RPM min a 60Hz

980

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

Dimensione A (mm)

232
Dimensione B (mm)

320,5
Dimensione C (mm)

685
Dimensione D (mm)

Ø 147
Dimensione E (mm)

145
Dimensione F (mm)

261,5
Dimensione G (mm)

170
Dimensione H (mm)

132
Dimensione L (mm)

85
Dimensione M (mm)

Ø 5,5
Dimensione N (mm)

360
