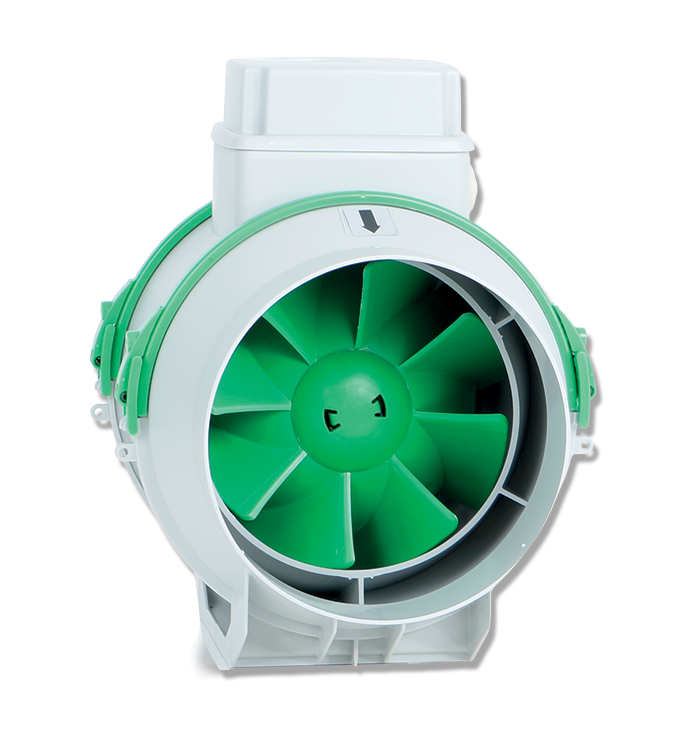

LINEO 125 ES

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 125 mm.
• Motore EC Brushless, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Dotato di un dispositivo di sicurezza per sovratemperatura a termofusibile.
• Regolazione della velocità tramite potenziometro (segnale 0 – 10 V) o interruttore a 2 velocità (le due velocità sono impostabili all’installazione in un range predefinito).

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita a 10V (A)

0,25
Corrente max assorbita a 2V (A)

0,06
Corrente max assorbita a 4V (A)

0,07
Corrente max assorbita a 6V (A)

0,10
Corrente max assorbita a 8V (A)

0,17
Diametro Nominale Condotto (mm)

125
Frequenza (Hz)

50-60
Grado Protezione IP

45
Isolamento

II° classe
Peso (Kg)

2,2
Potenza max assorbita a 10V (W)

25
Potenza max assorbita a 2V (W)

3,9
Potenza max assorbita a 4V (W)

7
Potenza max assorbita a 6V (W)

10
Potenza max assorbita a 8V (W)

18
Temp. ambiente max funzionamento continuativo (°C)

60
Tensione (V)

220-240
Portata max a 10V (l/s)

102,8
Portata max a 10V (m³/h)

370
Portata max a 2V (l/s)

18,1
Portata max a 2V (m3/h)

65
Portata max a 4V (l/s)

47,2
Portata max a 4V (m³/h)

170
Portata max a 6V (l/s)

61,1
Portata max a 6V (m³/h)

220
Portata max a 8V (l/s)

87,5
Portata max a 8V (m³/h)

315
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V

81,4
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 2V

52,3
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V

64,1
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V

68,2
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V

76,7
Potenza sonora Lw [dB (A)] IN MANDATA - a 10V

81,5
Potenza sonora Lw [dB (A)] IN MANDATA - a 2V

51,5
Potenza sonora Lw [dB (A)] IN MANDATA - a 4V

63,6
Potenza sonora Lw [dB (A)] IN MANDATA - a 6V

68,6

Potenza sonora Lw [dB (A)] IN MANDATA - a 8V

77,5
Potenza sonora Lw [dB (A)] IRRADIATO – a 10V

52,2
Potenza sonora Lw [dB (A)] IRRADIATO – a 2V

33,6
Potenza sonora Lw [dB (A)] IRRADIATO – a 4V

36,8
Potenza sonora Lw [dB (A)] IRRADIATO – a 6V

40,5
Potenza sonora Lw [dB (A)] IRRADIATO – a 8V

48,8
Pressione max a 10V (mmH2O)

30,2
Pressione max a 10V (Pa)

296,2
Pressione max a 2V (mmH2O)

1
Pressione max a 2V (Pa)

9,8
Pressione max a 4V (mmH2O)

3,8
Pressione max a 4V (Pa)

37,3
Pressione max a 6V (mmH2O)

6,5
Pressione max a 6V (Pa)

63,7
Pressione max a 8V (mmH2O)

11,8
Pressione max a 8V (Pa)

115,7
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V

63,9
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 2V

34,8
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V

46,6
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V

50,6
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V

59,1
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V

64
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 2V

34
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V

46
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V

51,1
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V

60
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V

31,6
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 2V

13,1
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V

16,2
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V

20
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V

28,3
RPM 10V

2270
RPM 2V

470
RPM 4V

1090
RPM 6V

1395
RPM 8V

1940

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

Dimensione A (mm)

188,5
Dimensione B (mm)

240
Dimensione C (mm)

258
Dimensione D (mm)

122
Dimensione E (mm)

101,5
Dimensione F (mm)

189
Dimensione G (mm)

90
Dimensione H (mm)

80
Dimensione L (mm)

60
Dimensione M (mm)

5,5
