Codice 17184

LINEO 100 Q T

Aspiratori elicocentrifughi da condotto

Trova agenzia prodotto
lineo100_01

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 100 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Equipaggiato di un timer elettronico per il funzionamento automatico alla massima velocità, impostabile, in fase di installazione, nell’intervallo 3’- 20’ (settaggio di default 3’).
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,07
  • Corrente max assorbita alla min vel. (A)
    0,05
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    1,25
  • Potenza max assorbita alla max vel. (W)
    15
  • Potenza max assorbita alla min vel. (W)
    12
  • Temp. ambiente max funzionamento continuativo (°C)
    60
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    55,6
  • Portata max alla max vel. (m³/h)
    200
  • Portata max alla min vel. (l/s)
    43,1
  • Portata max alla min vel. (m³/h)
    155
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    62,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    55,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    61,0
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    56,0
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    51,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    43,8
  • Pressione max alla max vel. (mmH2O)
    7,5
  • Pressione max alla max vel. (Pa)
    73,6
  • Pressione max alla min vel. (mmH2O)
    6,5
  • Pressione max alla min vel. (Pa)
    63,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    45,0
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    37,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    43,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    38,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    31,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    23,3
  • RPM max
    2450
  • RPM min
    1860
  • Dimensione A (mm)
    156
  • Dimensione B (mm)
    174
  • Dimensione C (mm)
    231
  • Dimensione D (mm)
    96
  • Dimensione E (mm)
    82
  • Dimensione F (mm)
    152
  • Dimensione G (mm)
    95
  • Dimensione H (mm)
    47,5
  • Dimensione L (mm)
    51,5
  • Dimensione M (mm)
    4,5
quota

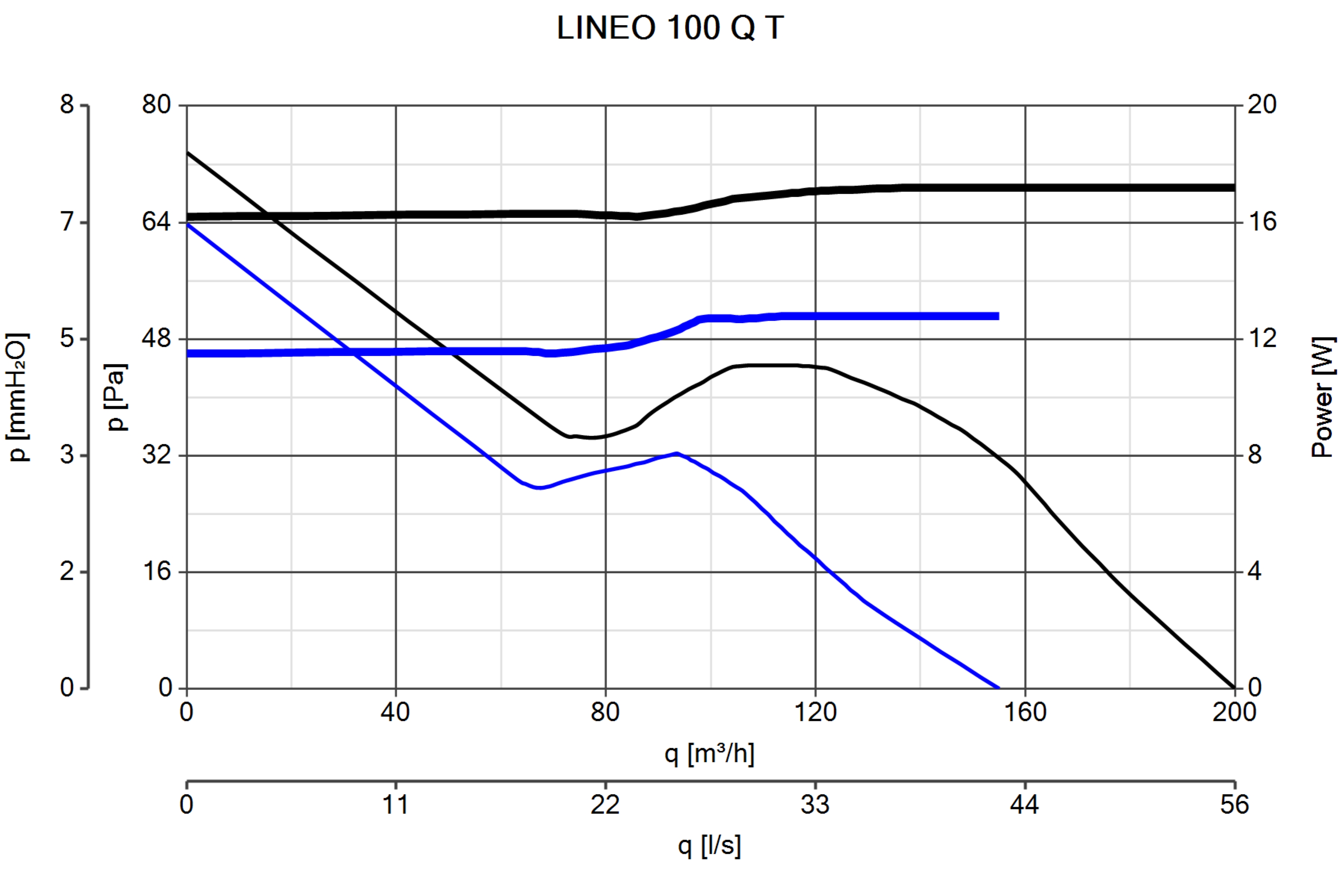

Curva_JPG_17184-Curve_per_Catalogo
