Codice 17185

LINEO 100 T

Aspiratori elicocentrifughi da condotto

Trova agenzia prodotto
lineo100_01

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 100 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Equipaggiato di un timer elettronico per il funzionamento automatico alla massima velocità, impostabile, in fase di installazione, nell’intervallo 3’- 20’ (settaggio di default 3’).
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • G-Mark G-Mark
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,11
  • Corrente max assorbita alla min vel. (A)
    0,09
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    2
  • Potenza max assorbita alla max vel. (W)
    23
  • Potenza max assorbita alla min vel. (W)
    20
  • Temp. ambiente max funzionamento continuativo (°C)
    60
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    70,8
  • Portata max alla max vel. (m³/h)
    255
  • Portata max alla min vel. (l/s)
    50
  • Portata max alla min vel. (m³/h)
    180
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    56,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    49,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    53,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    45,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    50,0
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    41,6
  • Pressione max alla max vel. (mmH2O)
    16,5
  • Pressione max alla max vel. (Pa)
    161,9
  • Pressione max alla min vel. (mmH2O)
    13
  • Pressione max alla min vel. (Pa)
    127,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    39,0
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    31,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    36,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    28,0
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    29,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    21,2
  • RPM max
    2030
  • RPM min
    1520
  • Dimensione A (mm)
    188,5
  • Dimensione B (mm)
    211
  • Dimensione C (mm)
    303
  • Dimensione D (mm)
    96
  • Dimensione E (mm)
    101,5
  • Dimensione F (mm)
    189
  • Dimensione G (mm)
    90
  • Dimensione H (mm)
    80
  • Dimensione L (mm)
    60
  • Dimensione M (mm)
    5,5
quota

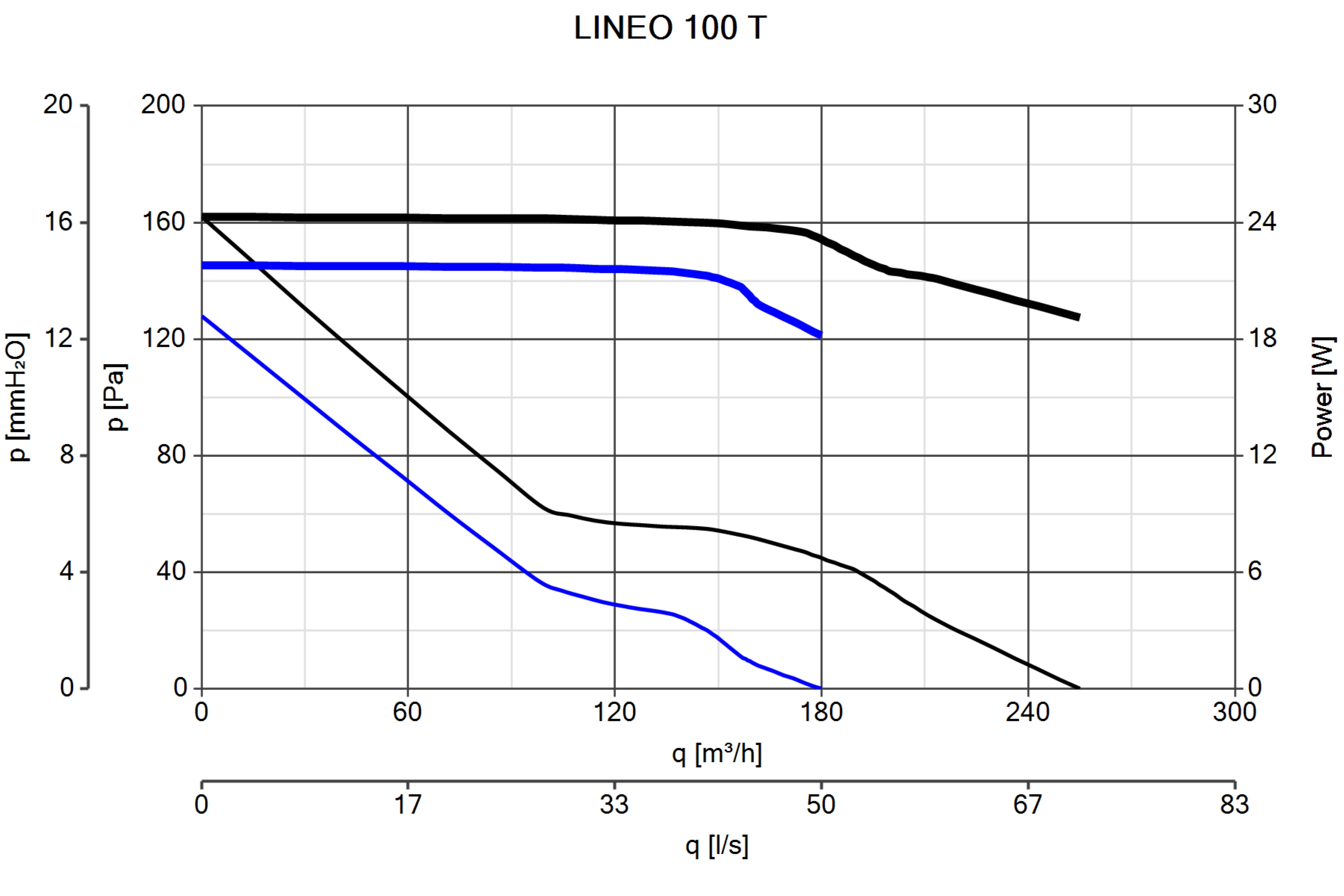

Curva_JPG_17185-Curve_per_Catalogo
