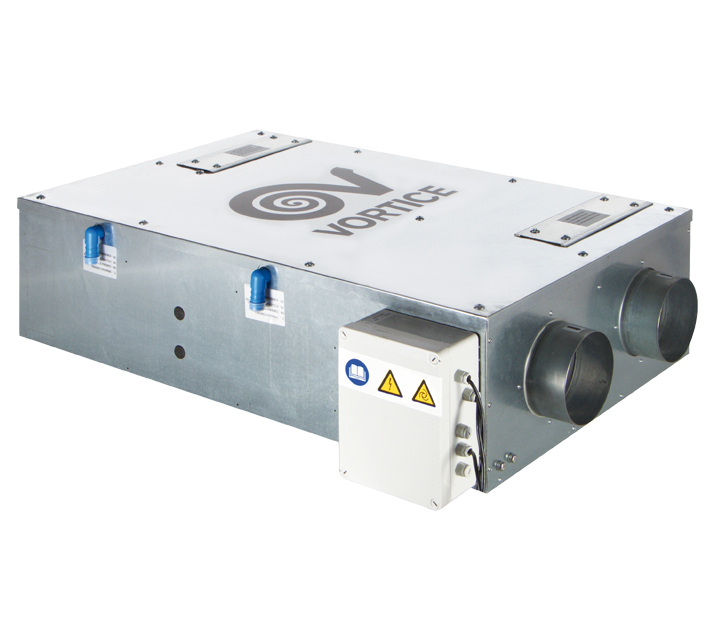

Descrizione
• Involucro in lamiera d’acciaio zincata rivestita internamente di materiale fonoassorbente resistente al fuoco (DIN EN 13501).
• Ventilatori ad alta efficienza equipaggiati di ventole centrifughe a pale rovesce azionate da motori EC (brushless) a 3 velocità.
• Scambiatore di calore ad alta efficienza di tipo a flussi incrociati in controcorrente in materiale plastico.
• By-pass termodinamico ad azionamento automatico.
• Protezione antigelo integrata.
• Attacchi di diametro nominale pari a 125 mm.
• 2 Filtri classe ePM10 50% (M5) facilmente accessibili per gli interventi di manutenzione. Filtro classe ePM1 70% (F7) opzionale per il condotto di mandata.
• Gruppo comandi remoto, a connessione filare, fornito a corredo e alloggiabile in scatola standard 503, per:
• l’accensione e lo spegnimento,
• la selezione della velocità di funzionamento desiderata tra le 3 disponibili,
• la segnalazione, mediante spia luminosa, della condizione di filtri saturi.
• Staffe per l’installazione sospesa.
• Ventilatori ad alta efficienza equipaggiati di ventole centrifughe a pale rovesce azionate da motori EC (brushless) a 3 velocità.
• Scambiatore di calore ad alta efficienza di tipo a flussi incrociati in controcorrente in materiale plastico.
• By-pass termodinamico ad azionamento automatico.
• Protezione antigelo integrata.
• Attacchi di diametro nominale pari a 125 mm.
• 2 Filtri classe ePM10 50% (M5) facilmente accessibili per gli interventi di manutenzione. Filtro classe ePM1 70% (F7) opzionale per il condotto di mandata.
• Gruppo comandi remoto, a connessione filare, fornito a corredo e alloggiabile in scatola standard 503, per:
• l’accensione e lo spegnimento,
• la selezione della velocità di funzionamento desiderata tra le 3 disponibili,
• la segnalazione, mediante spia luminosa, della condizione di filtri saturi.
• Staffe per l’installazione sospesa.
Etichetta energetica
Scheda Tecnica
-
Corrente assorbita max (A)1,0
-
Diametro Nominale Condotto (mm)125
-
Frequenza (Hz)50
-
Peso (Kg)24
-
Potenza assorbita max (W)100
-
Tensione (V)230
-

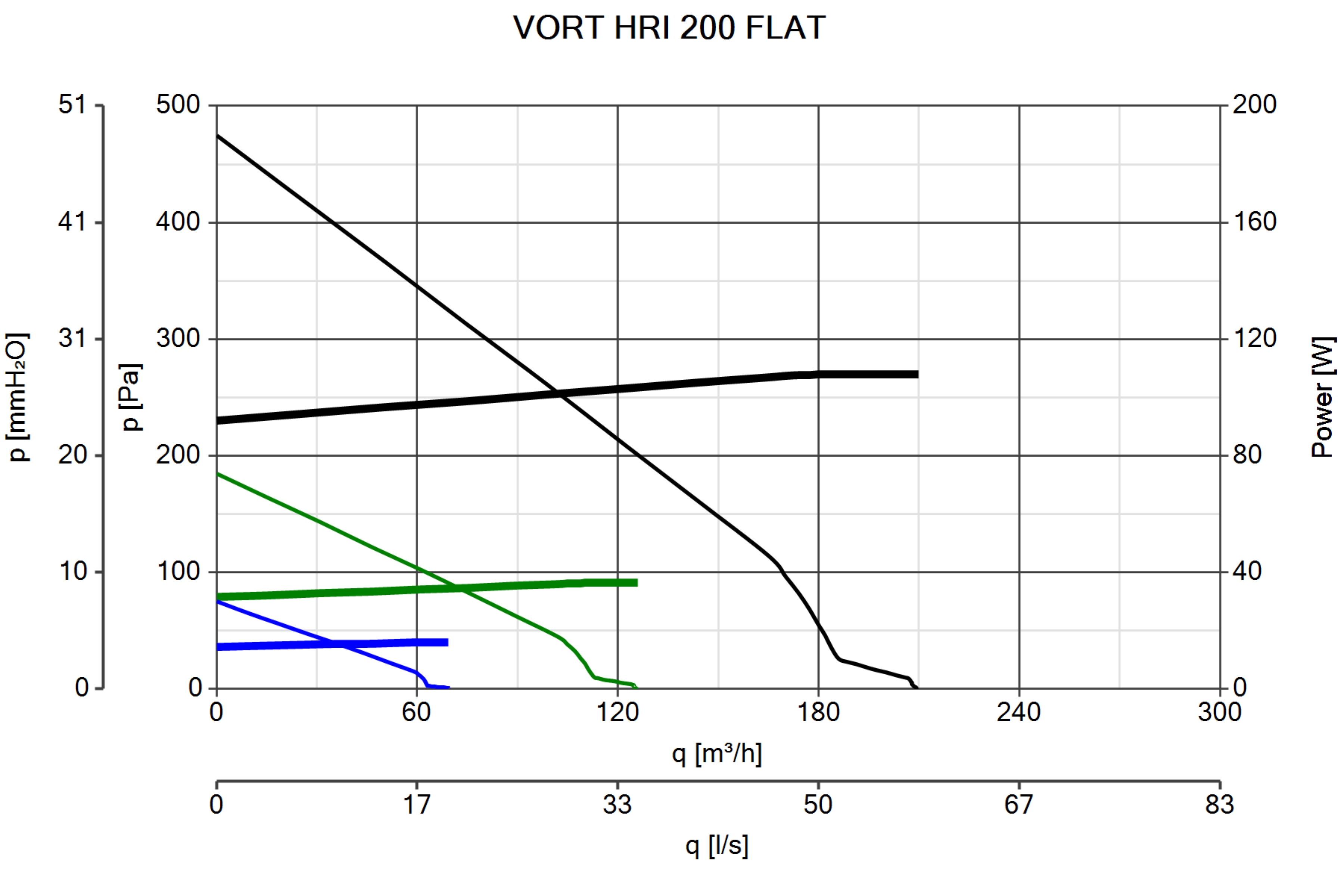

Portata max (l/s)58,3
-
Portata max (m³/h)210
-
Potenza sonora IN ASPIRAZIONE Lw [dB(A)]36,5
-
Potenza sonora IN MANDATA Lw [dB(A)]43,3
-
Potenza sonora IRRADIATA Lw [dB(A)]43,1
-
Pressione max (mmH2O)48,4
-
Pressione max (Pa)475
-
Pressione Sonora in ASPIRAZIONE Lp in campo libero [dB(A)] 3m max vel.16,0
-
Pressione Sonora in MANDATA Lp in campo libero [dB(A)] 3m max vel.22,8
-
Pressione sonora IRRADIATA Lp in campo libero [dB(A)] 3m max vel.22,6
-
Nome o denominazione commerciale del fabbricanteVortice
-
Classe consumo specifico di energia per clima temperatoA
-
Tipologia dichiarata dell'unità di ventilazioneUVR-B: bidirezionale
-
Tipo azionamentovelocità multiple: VM
-
Tipo Scambiatore di calore HRSa recupero
-
Fattore di controllo CTRL0,85
-
Tipologia di controlloamb. centralizzato
-
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]-36,3
-
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]-74,7
-
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]-11,7
-
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]87,8
-
Portata massima [m3/h]163
-
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]100,0
-
Livello di potenza sonora LWA [dB(A)]43
-
Portata di riferimento [m3/s]0,0317
-
Differenza di pressione di riferimento [Pa]50
-
SPI [W/(m3/h)]0,39474
-
Percentuale massima di trafilamento interno [%]5,3
-
Percentuale massima di trafilamento esterno [%]4,5
-
Tasso di miscelaNA
-
Posizione e descrizione segnale visivo filtriVedi libretto istruzioni
-
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 PaNA
-
Tenuta all'aria interna/esterna [m3/h]NA
-
AEC Consumo annuo di elettricità [kWh di elettricità /a]402
-
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]4570
-
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]8940
-
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]2067
-

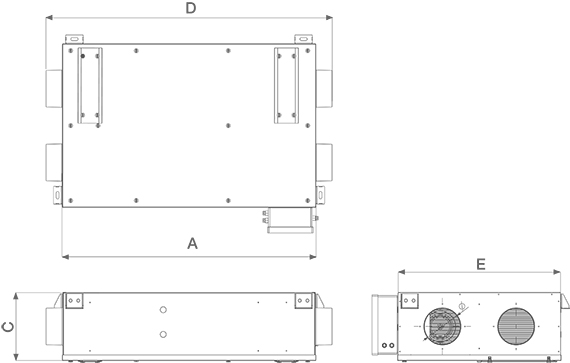

Diametro Ø (mm)125
-
Dimensione A (mm)860
-
Dimensione B (mm)643
-
Dimensione C (mm)240
-
Dimensione D (mm)969
-
Dimensione E (mm)551
