Codice 11290

VORT HRI 200 PHANTOM

Recuperatori di calore da controsoffitto

Trova agenzia prodotto

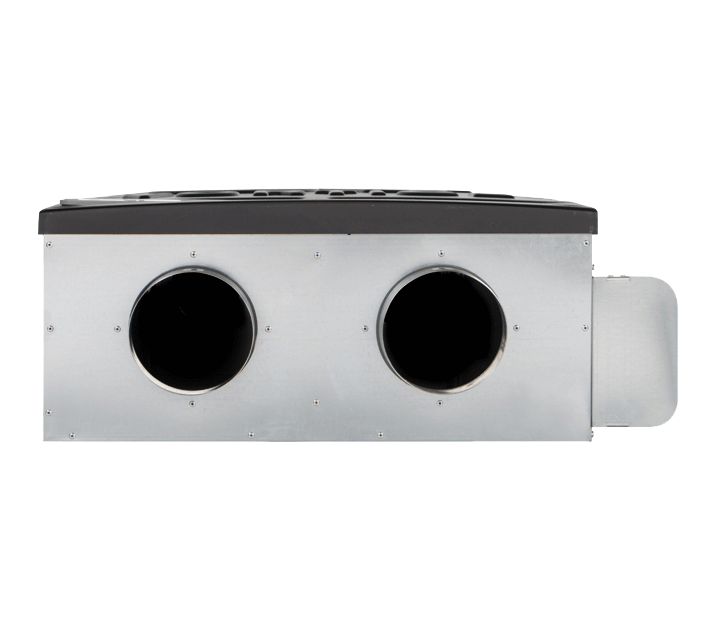

vort_phantom_01

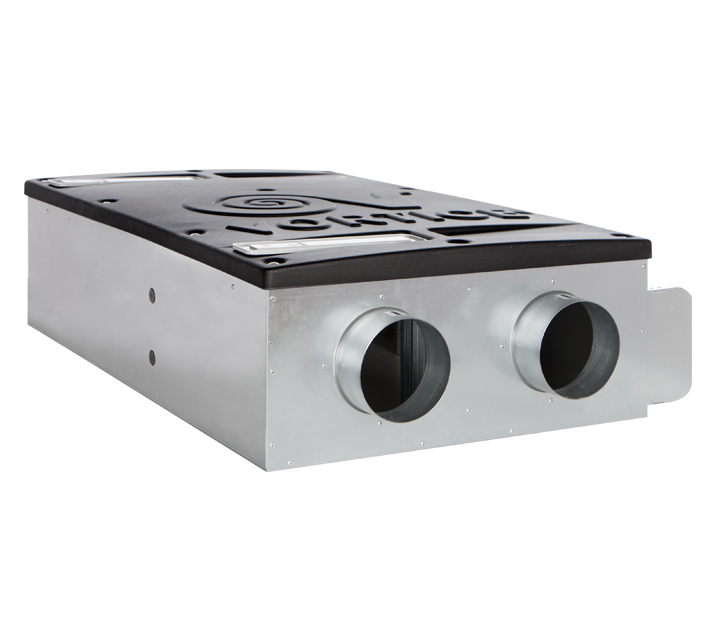

vort_phantom_02

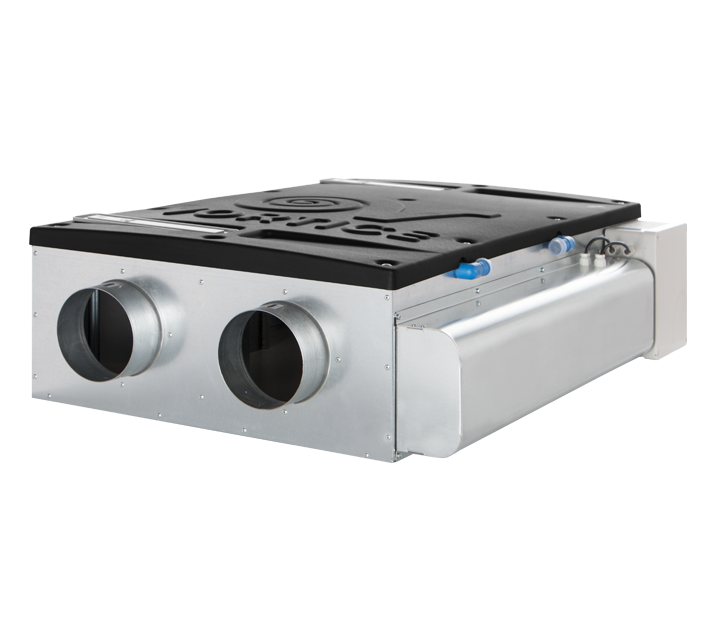

vort_phantom_03

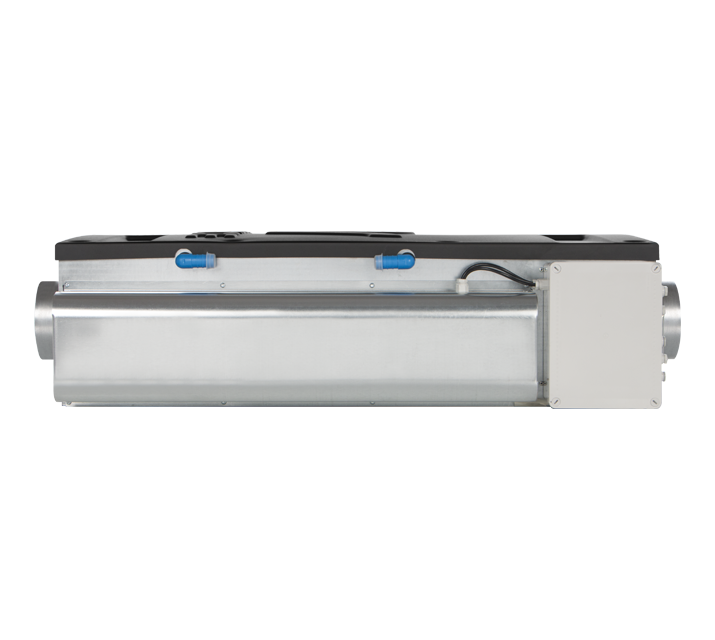

vort_phantom_04

Descrizione

• Involucro in lamiera d’acciaio zincata rivestita internamente di materiale fonoassorbente resistente al fuoco (DIN 13501)
• Diametro nominale per i collegamenti alle tubazioni pari a 125 mm.
• Motori EC brushless con alberi montati su supporti con cuscinetti a sfere, direttamente accoppiati a giranti centrifughe; 3 velocità impostabili in fase di installazione.
• Portata impostabile tra 75 m3/h e 200 m3/h.
• Recuperatore di calore a flussi incrociati in materiale plastico (polietilene) ad altissima efficienza.
• Sistema ad attivazione automatica per prevenire le formazione di ghiaccio sullo scambiatore di calore.

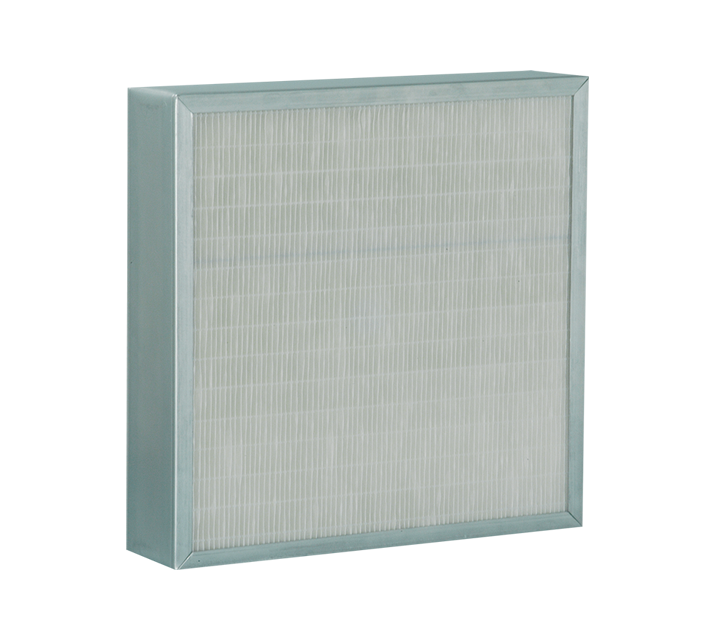

• 2 filtri classe ePM10 50% (M5). Filtro classe ePM1 70% (F7) opzionale per il condotto di mandata.
• Elettronica di controllo.
• Tiranti per l’installazione sospesa in dotazione.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

Etichetta energetica Etichetta energetica

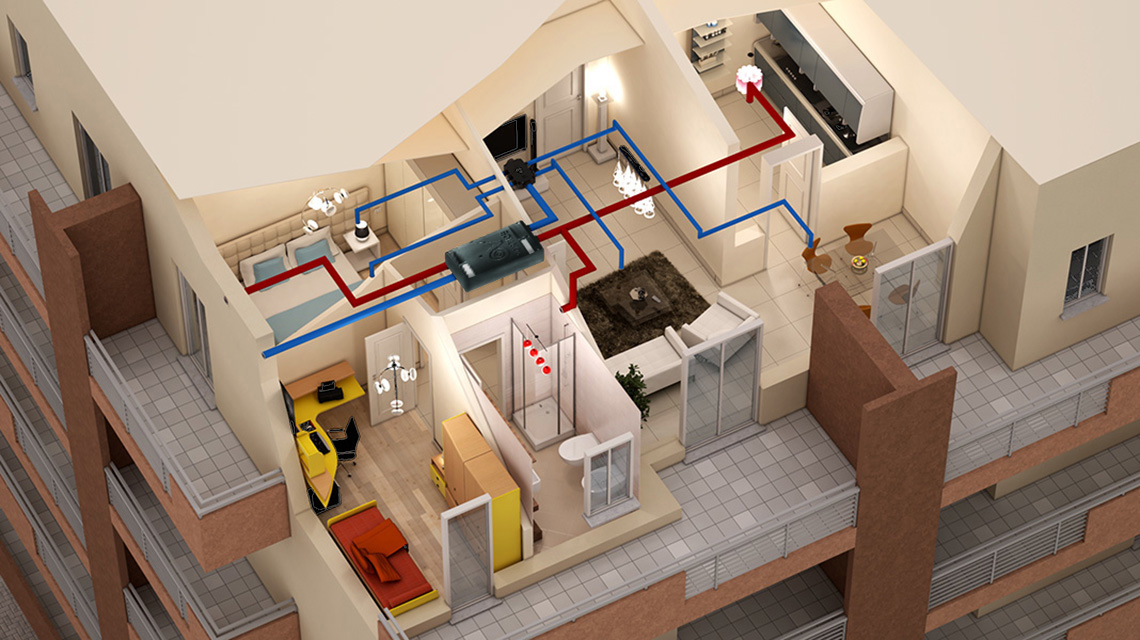

vort_phantom_ambiente01

Scheda Tecnica

  • Corrente assorbita max (A)
    1,0
  • Diametro Nominale Condotto (mm)
    125
  • Frequenza (Hz)
    50
  • Peso (Kg)
    24
  • Potenza assorbita max (W)
    102
  • Tensione (V)
    230
  • Portata max (l/s)
    57,2
  • Portata max (m³/h)
    206
  • Potenza sonora IN ASPIRAZIONE Lw [dB(A)]
    36,5
  • Potenza sonora IN MANDATA Lw [dB(A)]
    43,3
  • Potenza sonora IRRADIATA Lw [dB(A)]
    43,1
  • Pressione max (mmH2O)
    43,5
  • Pressione max (Pa)
    426
  • Pressione Sonora in ASPIRAZIONE Lp in campo libero [dB(A)] 3m max vel.
    16,0
  • Pressione Sonora in MANDATA Lp in campo libero [dB(A)] 3m max vel.
    22,8
  • Pressione sonora IRRADIATA Lp in campo libero [dB(A)] 3m max vel.
    22,6
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    A
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -36,3
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -74,7
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    -11,7
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-B: bidirezionale
  • Tipo azionamento
    variatore di velocità: VSD
  • Tipo Scambiatore di calore HRS
    a recupero
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    87,8
  • Portata massima [m3/h]
    163
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    100,0
  • Livello di potenza sonora LWA [dB(A)]
    43
  • Portata di riferimento [m3/s]
    0,0317
  • Differenza di pressione di riferimento [Pa]
    50
  • SPI [W/(m3/h)]
    0,39474
  • Fattore di controllo CTRL
    0,85
  • Tipologia di controllo
    amb. centralizzato
  • Percentuale massima di trafilamento interno [%]
    8,5
  • Percentuale massima di trafilamento esterno [%]
    8,5
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    Vedi libretto istruzioni
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    402
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    4570
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    8940
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2067
  • Diametro Ø (mm)
    125
  • Dimensione A (mm)
    868
  • Dimensione B (mm)
    643
  • Dimensione C (mm)
    248
  • Dimensione D (mm)
    963,5
  • Dimensione E (mm)
    551
quota

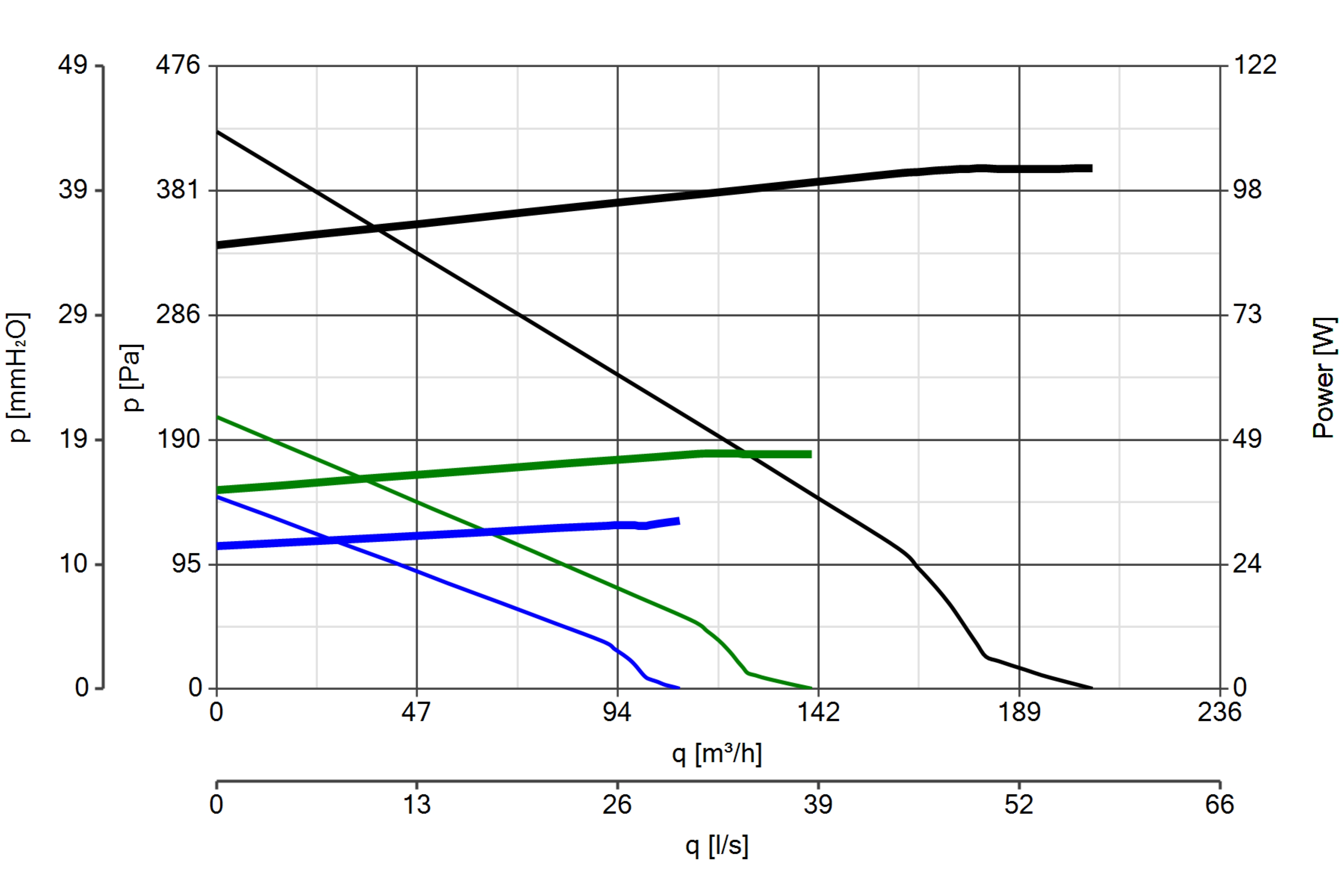

Curva_JPG_11290-Curve_per_Catalogo
