Descrizione
• Involucro in polipropilene espanso (PPE).
• Pannello frontale estetico in resina plastica, finitura lucida.
• Bocche di connessione alle tubazioni di diametro nominale pari a 125 mm.
• 2 motori EC (brushless) con alberi montati su cuscinetti a sfere ciascuno abbinato ad una girante centrifuga a pale avanti; 3 velocità indipendentemente impostabili all’atto dell’installazione.
• Scambiatore di calore ad alta efficienza del tipo a flussi in controcorrente in materiale plastico (PS).
• By-pass automatico per free-cooling (azionamento manuale ammesso in alternativa).
• Filtri ePM10 50% (M5) e Coarse 65% (G4), posti rispettivamente in corrispondenza dei canali di ingresso e di espulsione. Lo stato di occlusione dei filtri e la necessità di interventi di manutenzione vengono segnalati visivamente sul pannello comandi presente a bordo macchina.
• Pannello comandi posto sul coperchio frontale che consente:
• La configurazione iniziale del prodotto;
• L’impostazione manuale della modalità di funzionamento;
• La gestione automatica del prodotto e la sorveglianza del suo corretto funzionamento;
• La diagnostica di sistema;
• Il costante monitoraggio della condizione dei filtri e la segnalazione della necessità di loro manutenzione/sostituzione;
• L’aggiornamento della release di firmware installata.
• Staffa di supporto per installazione a parete integrata nel prodotto.
• Certificato PassivHaus.
• Pannello frontale estetico in resina plastica, finitura lucida.
• Bocche di connessione alle tubazioni di diametro nominale pari a 125 mm.
• 2 motori EC (brushless) con alberi montati su cuscinetti a sfere ciascuno abbinato ad una girante centrifuga a pale avanti; 3 velocità indipendentemente impostabili all’atto dell’installazione.
• Scambiatore di calore ad alta efficienza del tipo a flussi in controcorrente in materiale plastico (PS).
• By-pass automatico per free-cooling (azionamento manuale ammesso in alternativa).
• Filtri ePM10 50% (M5) e Coarse 65% (G4), posti rispettivamente in corrispondenza dei canali di ingresso e di espulsione. Lo stato di occlusione dei filtri e la necessità di interventi di manutenzione vengono segnalati visivamente sul pannello comandi presente a bordo macchina.
• Pannello comandi posto sul coperchio frontale che consente:
• La configurazione iniziale del prodotto;
• L’impostazione manuale della modalità di funzionamento;
• La gestione automatica del prodotto e la sorveglianza del suo corretto funzionamento;
• La diagnostica di sistema;
• Il costante monitoraggio della condizione dei filtri e la segnalazione della necessità di loro manutenzione/sostituzione;
• L’aggiornamento della release di firmware installata.
• Staffa di supporto per installazione a parete integrata nel prodotto.
• Certificato PassivHaus.
Etichetta energetica
Scheda Tecnica
-
Classe filtri aria di rinnovoePM10 50%
-
Classe filtri aria di ripresaISOCoarse 65%
-
Corrente assorbita max (A)1,35
-
Diametro Nominale Condotto (mm)125
-
Frequenza (Hz)50/60
-
Grado Protezione IPX2
-
IsolamentoI° classe
-
Peso (Kg)15
-
Potenza assorbita max (W)190
-
Tensione (V)220-240
-
Efficienza recupero max (%)92,5
-

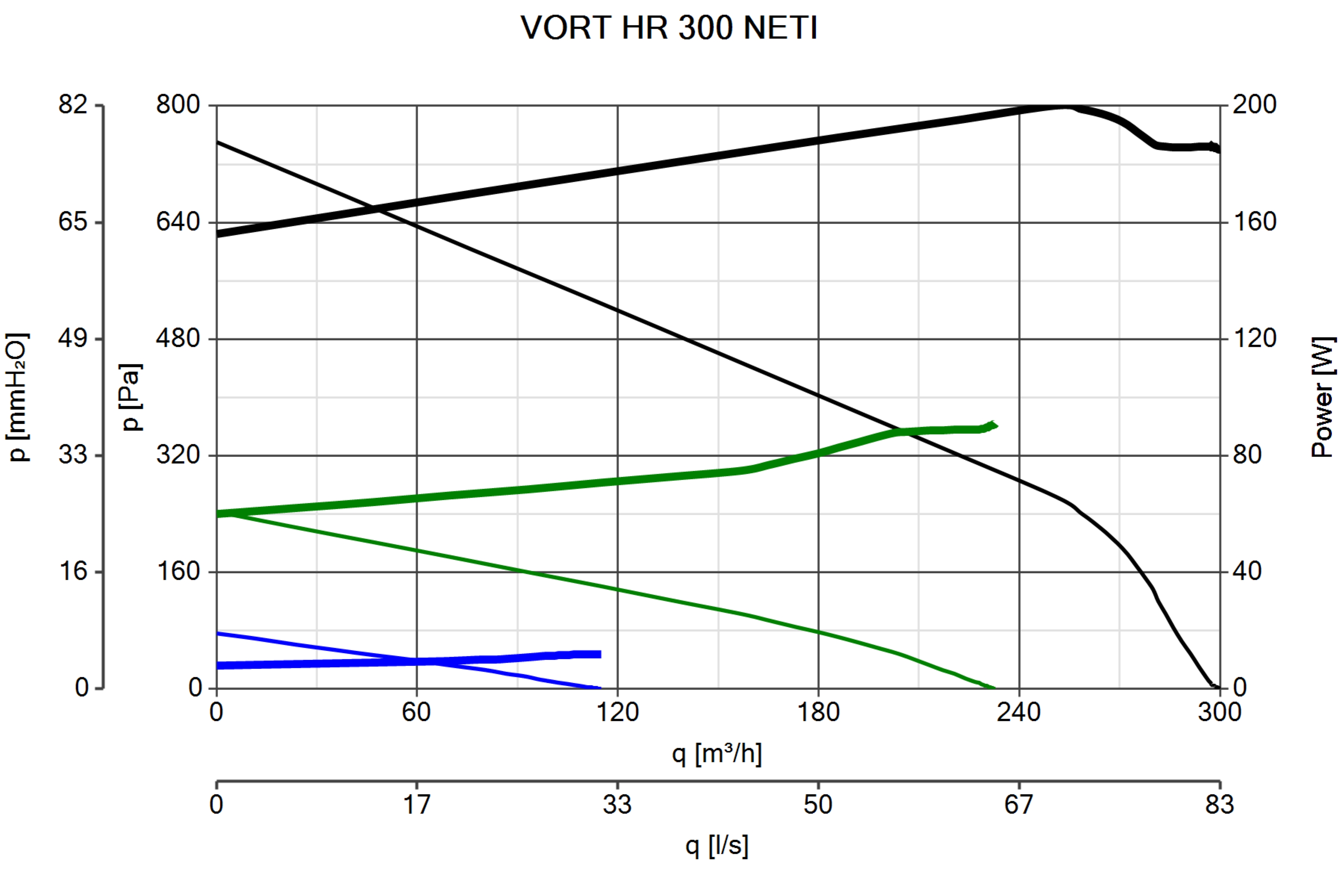

Portata max (l/s)83
-
Portata max (m³/h)300
-
Potenza sonora IN ASPIRAZIONE Lw [dB(A)]46,8
-
Potenza sonora IN MANDATA Lw [dB(A)]64,9
-
Potenza sonora IRRADIATA Lw [dB(A)]52,8
-
Pressione max (mmH2O)75
-
Pressione max (Pa)735
-
Pressione sonora IN ASPIRAZIONE Lp [dB (A)] 3m - max vel26,3
-
Pressione sonora IN MANDATA Lp [dB (A)] 3m - max vel44,4
-
Pressione sonora IRRADIATA Lp [dB (A)] 3m - max vel32,3
* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.
-
Dimensione A (mm)600
-
Dimensione B (mm)812
-
Dimensione C (mm)317
-
Dimensione D (mm)80
-
Dimensione E (mm)450
-
Dimensione F (mm)125
-
Dimensione G (mm)74
-
Dimensione H (mm)74
-
Dimensione I (mm)104
-
Dimensione L (mm)172
-
Dimensione M (mm)165
-
Dimensione N (mm)Ø 125
