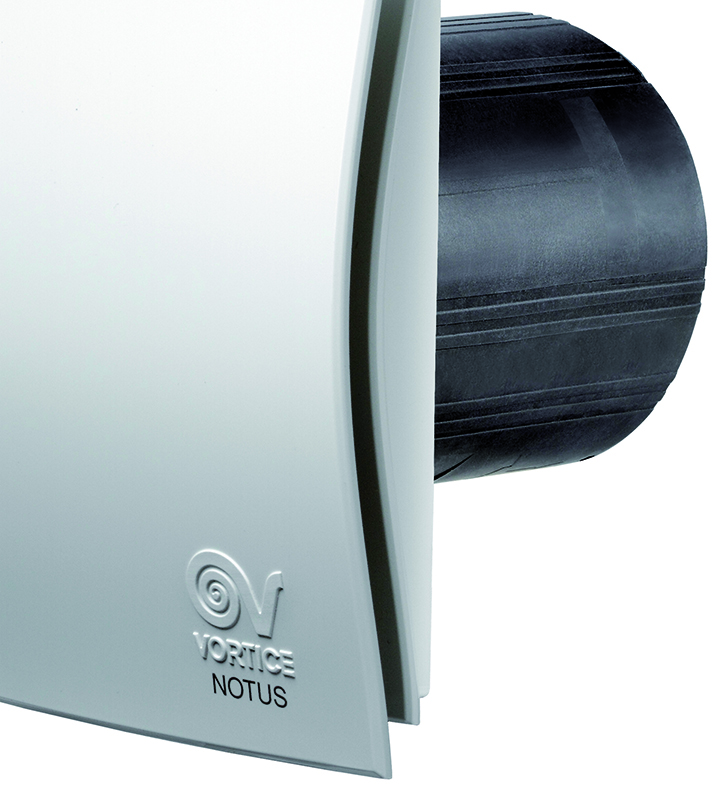

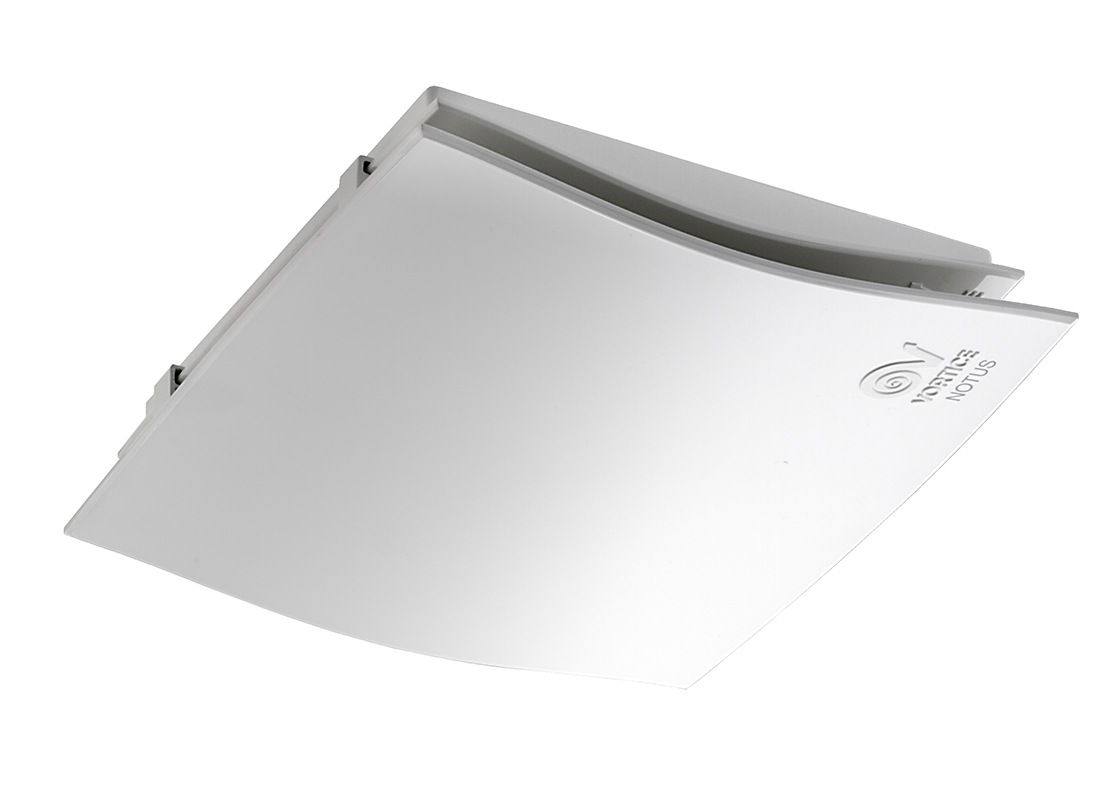

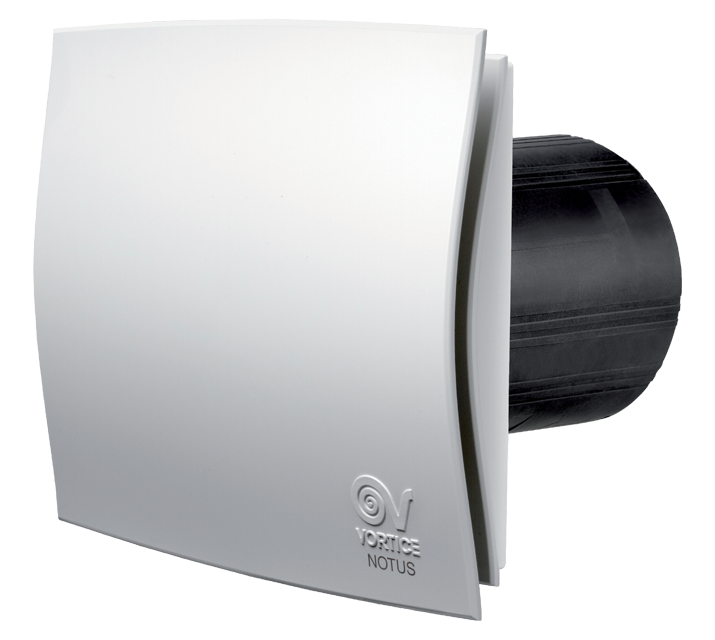

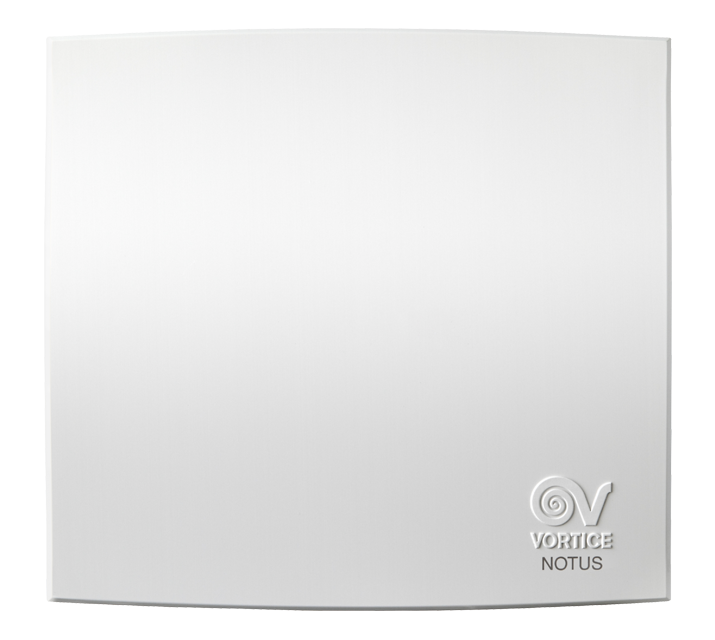

Descrizione
• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 100 mm.
• Motore EC brushless, del tipo a rotore esterno con albero montato su supporti con cuscinetti a sfere, capace di assicurare consumi particolarmente contenuti ed in grado di fornire 3 diversi valori di portata (i primi due impostabili in alternativa all’atto dell’installazione).
• Portata compresa tra 11,7 m3/h e 42 m3/h
• Diametro nominale 100 mm.
• Motore EC brushless, del tipo a rotore esterno con albero montato su supporti con cuscinetti a sfere, capace di assicurare consumi particolarmente contenuti ed in grado di fornire 3 diversi valori di portata (i primi due impostabili in alternativa all’atto dell’installazione).
• Portata compresa tra 11,7 m3/h e 42 m3/h
Certificazioni
-
Download
CE
-
CCC
-
EAC
-
UKCA
Scheda Tecnica
-
Corrente max assorbita alla max vel. (A)0,025
-
Corrente max assorbita alla min vel. (A)0,018
-
Diametro Nominale Condotto (mm)100
-
Frequenza (Hz)50
-
Grado Protezione IPX4
-
IsolamentoII° classe
-
Peso (Kg)0,8
-
Potenza max assorbita alla max vel. (W)2,8
-
Potenza max assorbita alla min vel. (W)1,5
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)220-230
-

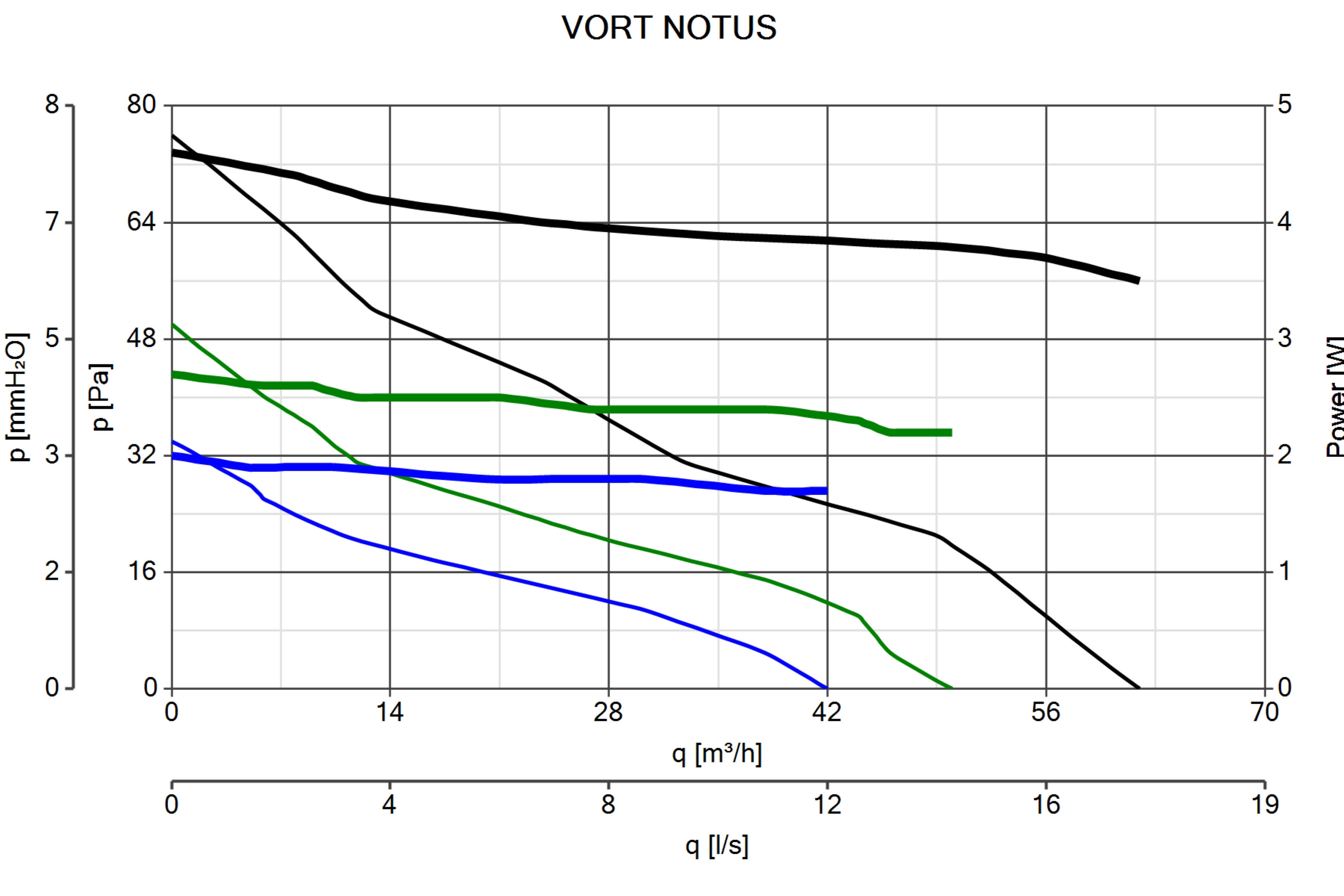

Portata max alla max vel. (l/s)17,2
-
Portata max alla max vel. (m³/h)62
-
Portata max alla min vel. (l/s)11,7
-
Portata max alla min vel. (m³/h)42
-
Pressione max alla max vel. (mmH2O)7,8
-
Pressione max alla max vel. (Pa)76
-
Pressione max alla min vel. (mmH2O)3,5
-
Pressione max alla min vel. (Pa)34
-
Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.35
-
Pressione Sonora Lp in campo libero [dB(A)] 3 m min vel.26
-
Nome o denominazione commerciale del fabbricanteVortice
-
Classe consumo specifico di energia per clima temperatoNA
-
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]-6,2
-
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]-19,5
-
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]1,5
-
Tipologia dichiarata dell'unità di ventilazioneUVR-U: unidirezionale
-
Tipo azionamentoNA
-
Tipo Scambiatore di calore HRSassente
-
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]NA
-
Portata massima [m3/h]43
-
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]3,5
-
Livello di potenza sonora LWA [dB(A)]32,4
-
Portata di riferimento [m3/s]0,0084
-
Differenza di pressione di riferimento [Pa]62
-
SPI [W/(m3/h)]0,22591
-
Fattore di controllo CTRL1
-
Tipologia di controllomanuale
-
Percentuale massima di trafilamento interno [%]NA
-
Percentuale massima di trafilamento esterno [%]NA
-
Tasso di miscelaNA
-
Posizione e descrizione segnale visivo filtriNA
-
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 PaNA
-
Tenuta all'aria interna/esterna [m3/h]NA
-
AEC Consumo annuo di elettricità [kWh di elettricità /a]311
-
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]1397
-
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]2732
-
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]632
-
Dimensione A (mm)194,6
-
Dimensione B (mm)182
-
Dimensione C (mm)171
-
Dimensione D (mm)164
-
Dimensione E (mm)97,8
-
Dimensione F (mm)129
-
Dimensione G (mm)40,5
-
Dimensione H (mm)22,2
-
Dimensione I (mm)8
